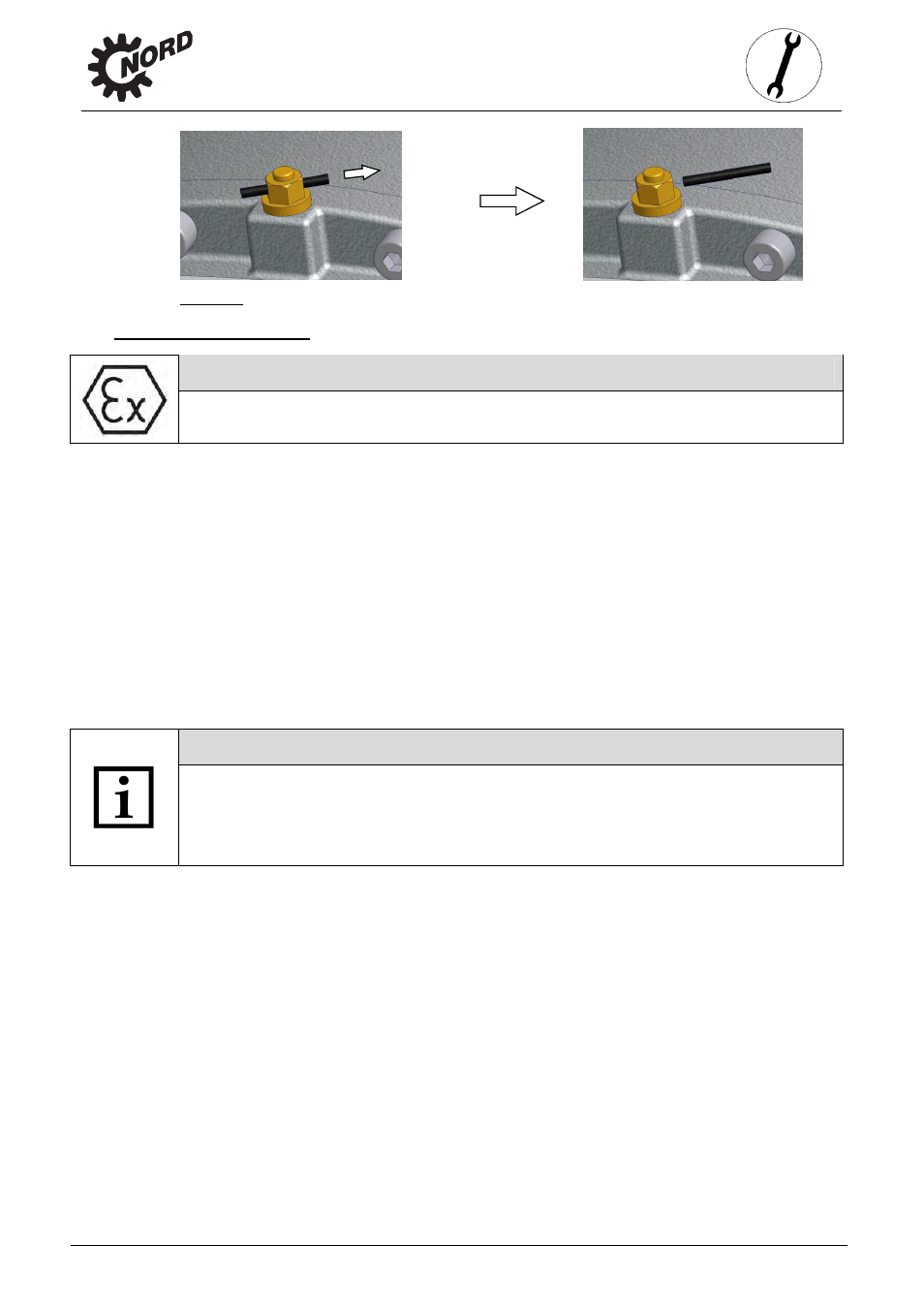

Рис. 3-5: Активация сброса давления
3.8
Установка редуктора
Фундамент или фланец, к которому крепится редуктор, должен быть невибрирующим,
жестким на кручение и ровным. Монтажные плоскости на фундаменте или фланце должны
удовлетворять требованиям стандарта DIN ISO 2768-2, класс допуска K. Необходимо
основательно очистить поверхности резьбовых соединений редуктора и фундамента или
фланца от возможных загрязнений.
Фундамент должен иметь достаточную несущую способность и устойчивость, при его
изготовлении необходимо учитывать все силы, воздействующие на редуктор. В слишком
мягком фундаменте возможно появление радиальных и осевых нагрузок, которые
невозможно измерить, если редуктор выключен.
Натяжные салазки необходимо выровнять и залить в бетонном основании.
Редуктор нужно точно отцентровать по отношению к валу машины, так как это позволит
избежать возникновения дополнительной деформирующей нагрузки на редуктор.
Примечание!
Правильное положение оси вала существенно влияет на срок службы валов,
подшипников и муфт. Необходимо следить за тем, чтобы отклонение оси всегда
было нулевым. Для этой цели необходимо также учитывать требования к
эксплуатации муфт, приведенные в специальных руководствах по эксплуатации.
Допустимые отклонения положения концов валов и отклонения величин в месте
крепления фланцев приведены в спецификации.
Не допускается проведение сварочных работ на редукторе. Нельзя использовать
редуктор как точку заземления для проведения сварочных работ, так как в этом случае
можно повредить подшипник или зубчатые передачи.
Корпус редуктора нужно заземлить в любом случае. В редукторных двигателях
необходимо установить заземление через подключение двигателя
Редуктор устанавливается в соответствии с конструктивным исполнением (см.
раздел 6.1). Использовать все лапы редуктора на соответствующей стороне или все
фланцевые резьбовые соединения. Для крепления использовать винты качества не ниже
8.8.
Винты затягивать с соответствующими моментами (моменты затяжки резьбовых
соединений указаны в разделе 6.4). При установке редуктора на лапу и фланец убедиться
в отсутствии механических напряжений в местах крепления.
Обеспечить доступ к пробке отверстия для контроля масла и пробке для слива масла.
Опасно!
Установка редуктора должна проводиться при отсутствии взрывоопасной
атмосферы.
