Внимание!
При наличии системы циркуляционной смазки (LC) используйте план
подключения, предлагаемый NORD.

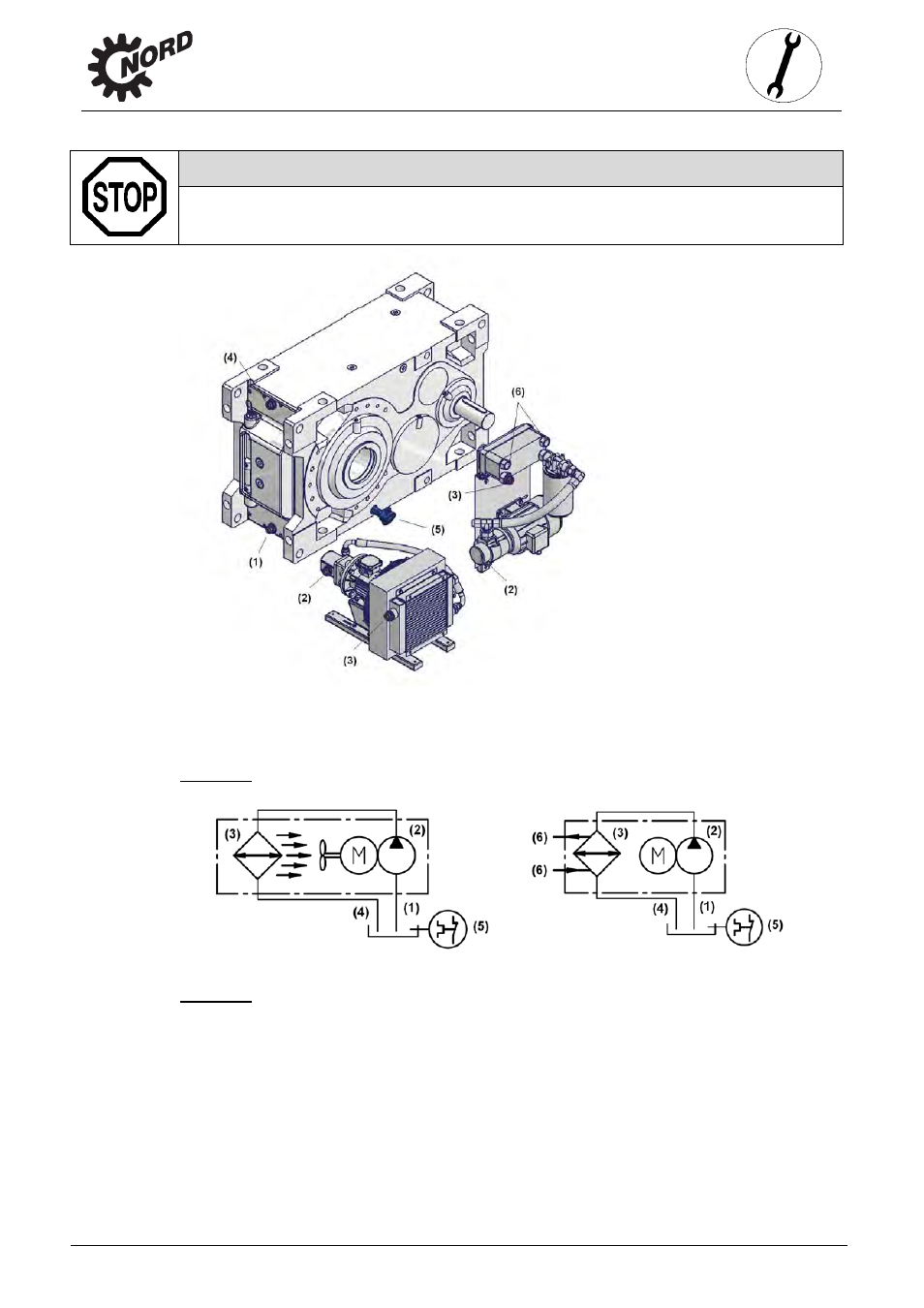

Рис. 3-16: Промышленный редуктор с охладителями CS1 и CS2
Рис. 3-17: Гидросхема промышленного редуктора с охладителями CS1 и CS2
(1)
Впускной патрубок редуктора
(2)
Впускной патрубок насоса / охладителя
(3)
Напорный патрубок охладителя
(4)
Напорный патрубок редуктора
(5)
Контроль температуры
(
дополнительное оборудование)
