Снятие редуктора с вала с упором можно провести, например, с использованием
следующего демонтажного приспособления.

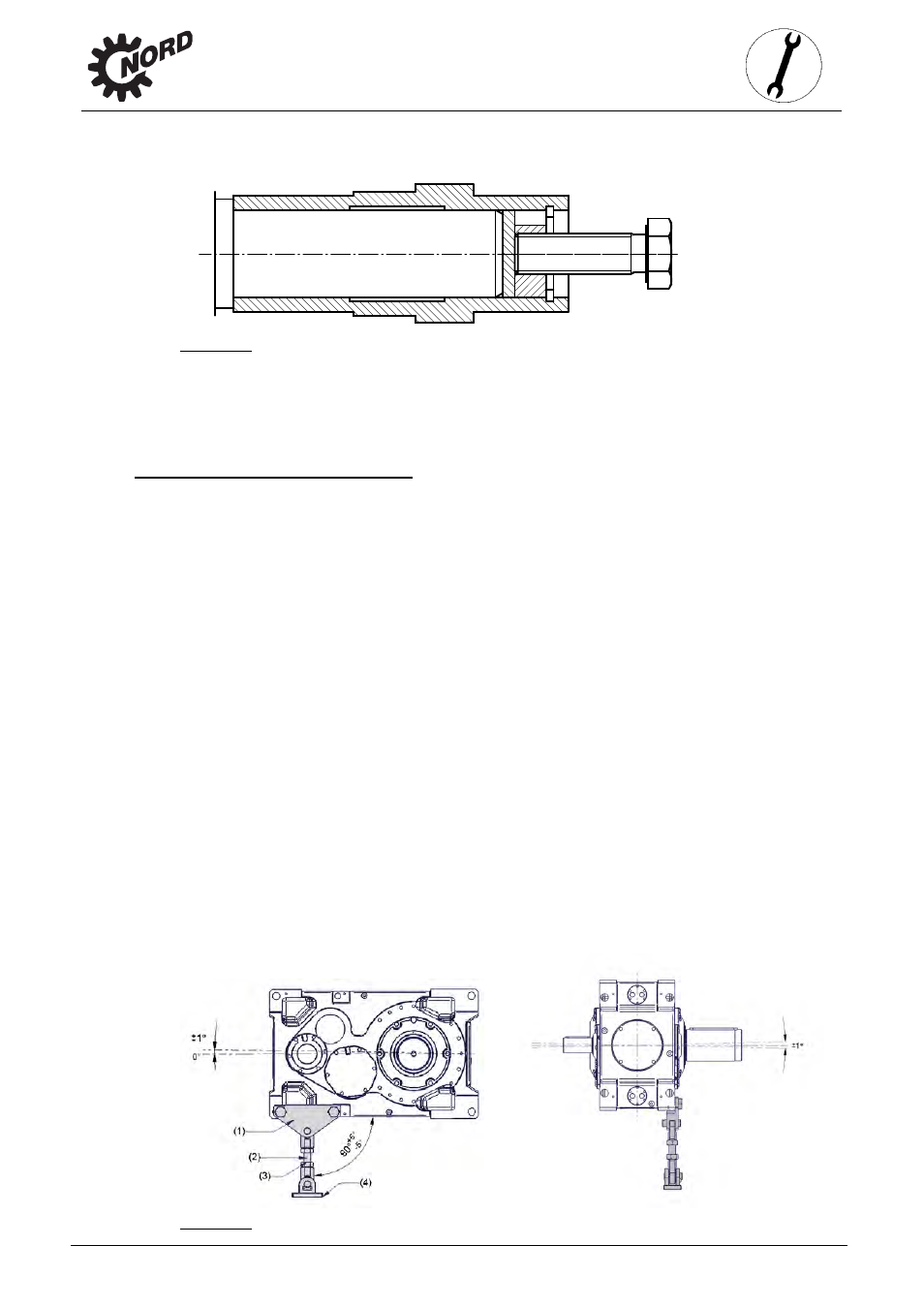

Рис. 3-11: Демонтаж
При монтаже насадного редуктора с упором не допускать перекашивания упора. С этой
целью можно использовать эластичный упор (опция DG).
3.11
Упор против проворачивания
Длину упора против проворачивания можно отрегулировать в некоторых пределах. Упор
против проворачивания состоит из вилкообразной головки со шпильками (1), резьбовых
шпилек (2), шарнир (3) и вилкообразной пластины со штифтами (4).
Установка производится со стороны рабочей машины, так как в этом случае на вал
машины передается минимальный изгибающий момент. Допускается приложение
растягивающих или сжимающих нагрузок, а также возможна установка сверху или снизу.
Необходимо избегать перекашивания упора во время установки или эксплуатации
устройства, так как это приводит к сокращению срока службы подшипников выходного
вала. Упор не предназначен для воздействия поперечных сил, поэтому его можно
использовать только на установках, снабженных адаптерами двигателей или муфтами, не
передающих поперечные силы.
В случае наличия цилиндрической зубчатой передачи при установке на устройство с
адаптером двигателя упор устанавливается напротив адаптера двигателя.
Редуктор выравнивается по горизонтали с помощью резьбовых шпилек и гаек упора и
затем фиксируется с помощью контргаек.
Затянуть резьбовые соединения упора с соответствующим крутящим моментом (моменты
затяжки резьбовых соединений указаны в разделе 6.4) и зафиксировать их с помощью
резьбового клея (например, Loctite 242, Loxeal 54-03).
Рис. 3-12: Допустимые варианты установки упора
