3.
Руководство по установке,
Хранение, транспортировка,
подготовка, установка
-18- B2050-RU-0613
www.nord.com
Внимание!
Неправильный монтаж может привести к повреждению подшипников, зубчатых
колес, валов и корпуса.
Монтаж насадного редуктора на вал проводить с использованием подходящих
инструментов, не передающих редуктору опасных осевых усилий. В частности
запрещается насаживать редуктор с помощью молотка.
Монтаж и последующий демонтаж упрощаются, если перед монтажом нанести на вал и
втулку смазку (например, Nord Anti-Corrosion, артикул 089 00099) с антикоррозионным
действием. После завершения монтажа возможно выступание и стекание лишней смазки.
После обкатки червячного привода (спустя 24 часа) тщательно очистить такие места на
выходном валу. В данном случае выступание смазки не является признаком протечки.

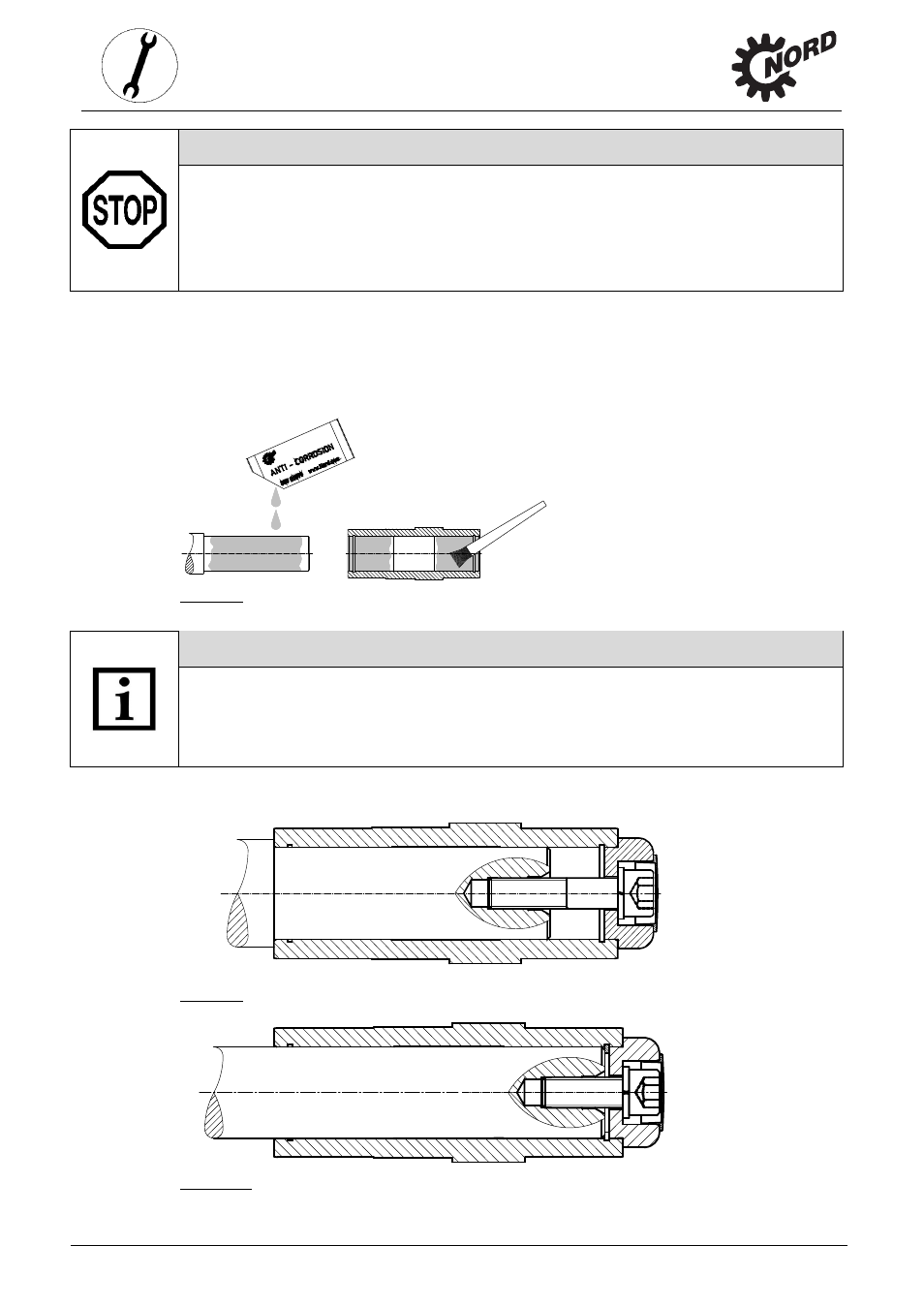

Рис. 3-8: Нанести смазку на вал и втулку
Примечание!
С помощью крепежного узла (вариант B) можно устанавливать редуктор как на
валах с упором, так и на валах без упора. Затянуть болт крепежного узла с
соответствующим крутящим моментом (моменты затяжки резьбовых соединений
указаны в разд. 6.4)
Рис. 3-9: Крепление редуктора к валу с упором с помощью крепежного узла
Рис. 3-10: Крепление редуктора к валу без упора с помощью крепежного узла
