ALTOFLUX 2W
8
Раздел 1.5 Часть А Монтаж и ввод в эксплуатацию
1.5 Монтаж на трубопроводе
·
Монтажные материалы не включены в комплект поставки, обеспечиваются заказчиком (шпильки,
гайки, прокладки и т. п.).
·
Фланцы трубопровода и рабочее давление: см. таблицу предельных значений в Разделе 5.6.
·
Расстояние между фланцами трубопровода: см. монтажный размер “a”, в Разделе 5.5 “Габаритные
размеры и вес”.
·
Высокотемпературные трубопроводы
Там, где рабочая температура превышает 100
°
С, предусмотрите средства компенсации продольного
температурного расширения трубопровода. Для коротких трубопроводов используйте упругие прокладки,
для длинных трубопроводов установите компенсаторы, например П-образные колена.
·
Положение фланцев
Установите расходомер соосно с трубопроводом. Уплотнительные поверхности фланцев трубопровода
должны быть параллельны друг другу.
·
Прокладки
Для расходомеров с футеровкой из Teflon-PFA и Teflon-PTFE не требуется использование дополнительных
уплотнителей. Момент затяжки, см. Раздел 1.6.
·
Заземляющие / защитные кольца (опция)
На трубопроводах из пластмассы и футерованных изнутри металлических трубопроводах заземляющие
кольца должны создавать электропроводную связь с жидкостью. Для электрических подключений см.
Раздел 1.7 “Заземление”.
Внимание!
При установке заземляющего кольца №3 учитывайте следующее:
цилиндрическая шейка вставляется в измерительную трубу (для защиты футеровки)

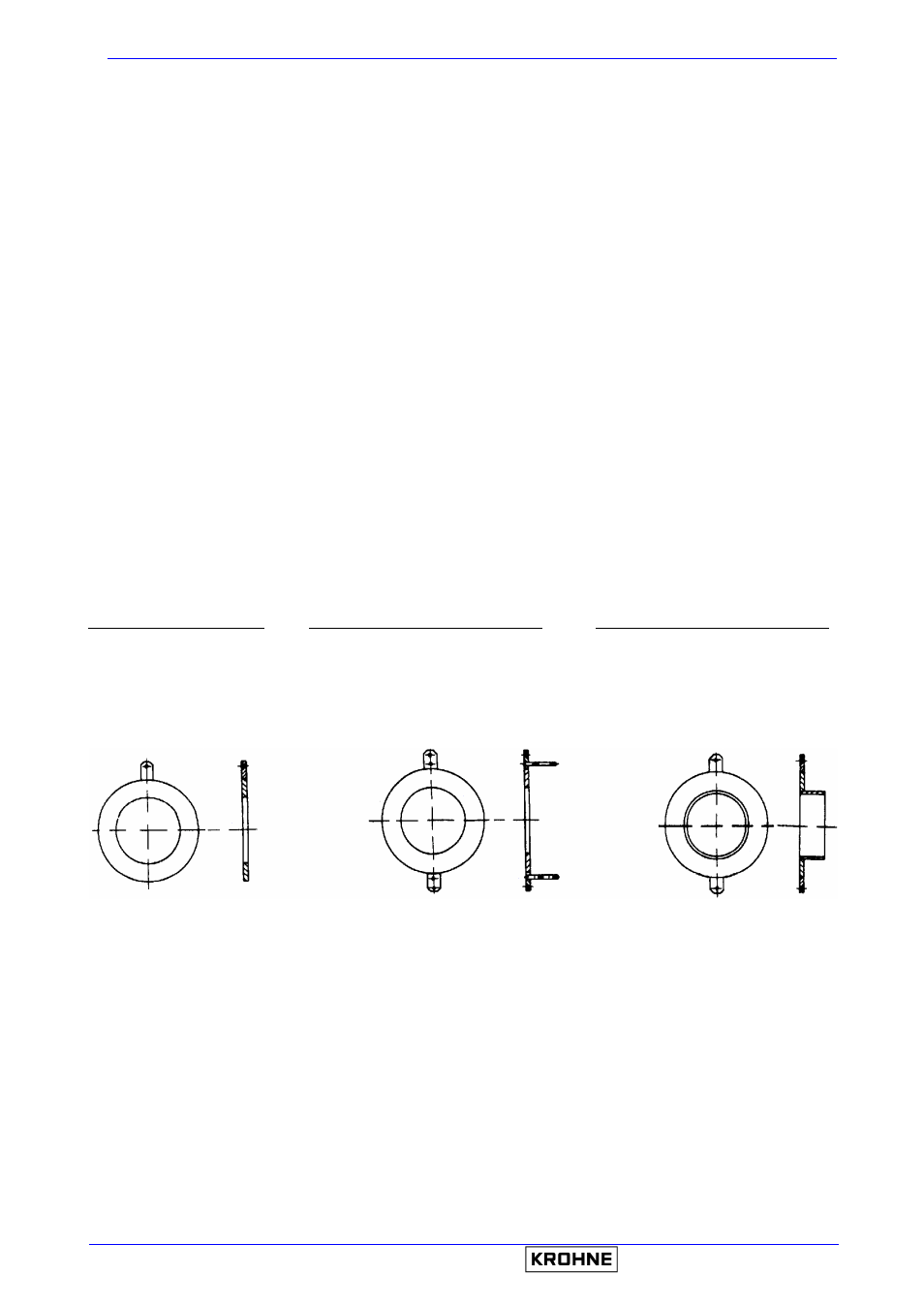

Заземляющее кольцо №1
Заземляющее/защитное кольцо №2
Заземляющее/защитное кольцо №3
толщина 3 мм
для расходомеров с футеровкой
с цилиндрической шейкой, для
Teflon
â
- PTFE, жёстко прикреплённых
защиты футеровки, особенно
к фланцам
входной кромки от абразивных
толщина 3 мм
продуктов, толщина 3 мм.
Длина: 30 мм
Teflon
â
- зарегистрированная торговая марка Du Pont
