ALTOFLUX 2W
7
Часть А Монтаж и ввод в эксплуатацию Раздел 1.4

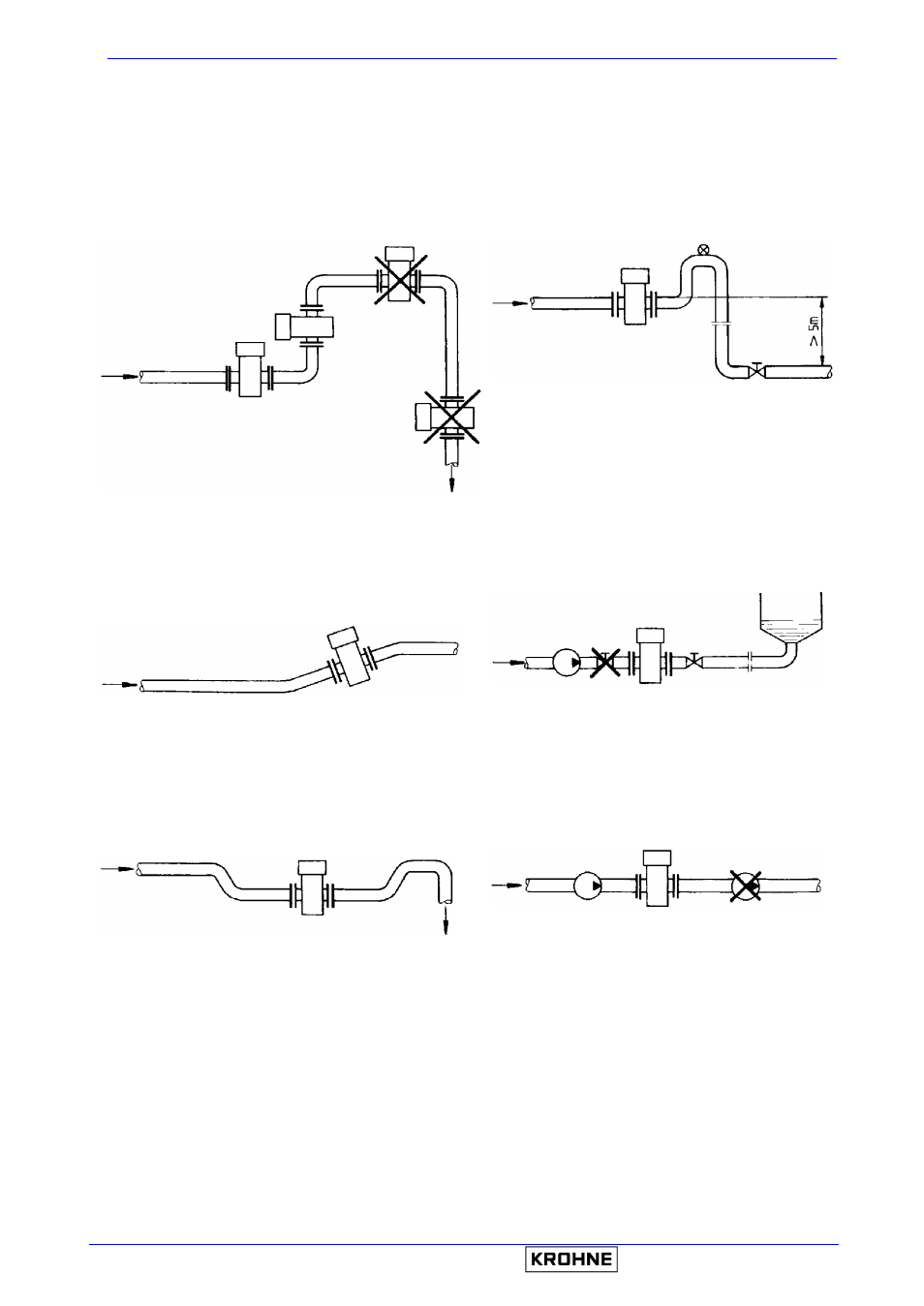

1.4. Примеры монтажа
Во избежание ошибок в измерениях, вызванных газовыми/воздушными включениями или неполным
заполнением трубопровода соблюдайте следующие условия:
Горизонтальный трубопровод
Установите на участке трубопровода с легким уклоном вверх.
Если это невозможно, обеспечьте адекватную скорость потока
для предотвращения скопления воздуха, газа или пара
в верхней части трубопровода.
Нисходящий участок трубопровода свыше 5 м
Установите воздушный клапан
Ä
после расходомера
Высшая точка участка трубопровода
(В измерительной трубе собираются воздушные пузырьки –
ошибки в измерениях!)
Нисходящий трубопровод
Частичное заполнение трубы.
“Нулевая” скорость потока.
Погрешности в измерениях.
Рекомендуемые
места установки
Длинный участок трубопровода
Регулирующую и запорную арматуру всегда устанавливайте
после расходомера (по потоку).
Насосы
Никогда не устанавливайте расходомер на
всасывающей стороне насоса
Свободный налив или слив
Установите расходомер на гидрозатворе
Свободный слив
