ALTOFLUX 2W
10
Часть А Монтаж и ввод в эксплуатацию Раздел 1.7
1.7 Заземление
·
Все расходомеры должны быть надлежащим образом заземлены во избежание опасности поражения
персонала.
·
Заземляющий проводник не должен передавать никаких потенциалов помех, поэтому не заземляйте этим
проводником совместно какое-либо другое электрическое оборудование.
Питание через разделительный барьер
·
Должно быть обеспечено защитное разделение (PELV) согласно
VDE 0100 / VDE 0106 или IEC 364 / IEC 536 или в соответствии с национальными нормами.
·
Проводник функционального заземления FE должен быть подключен из соображений правильности
измерений.

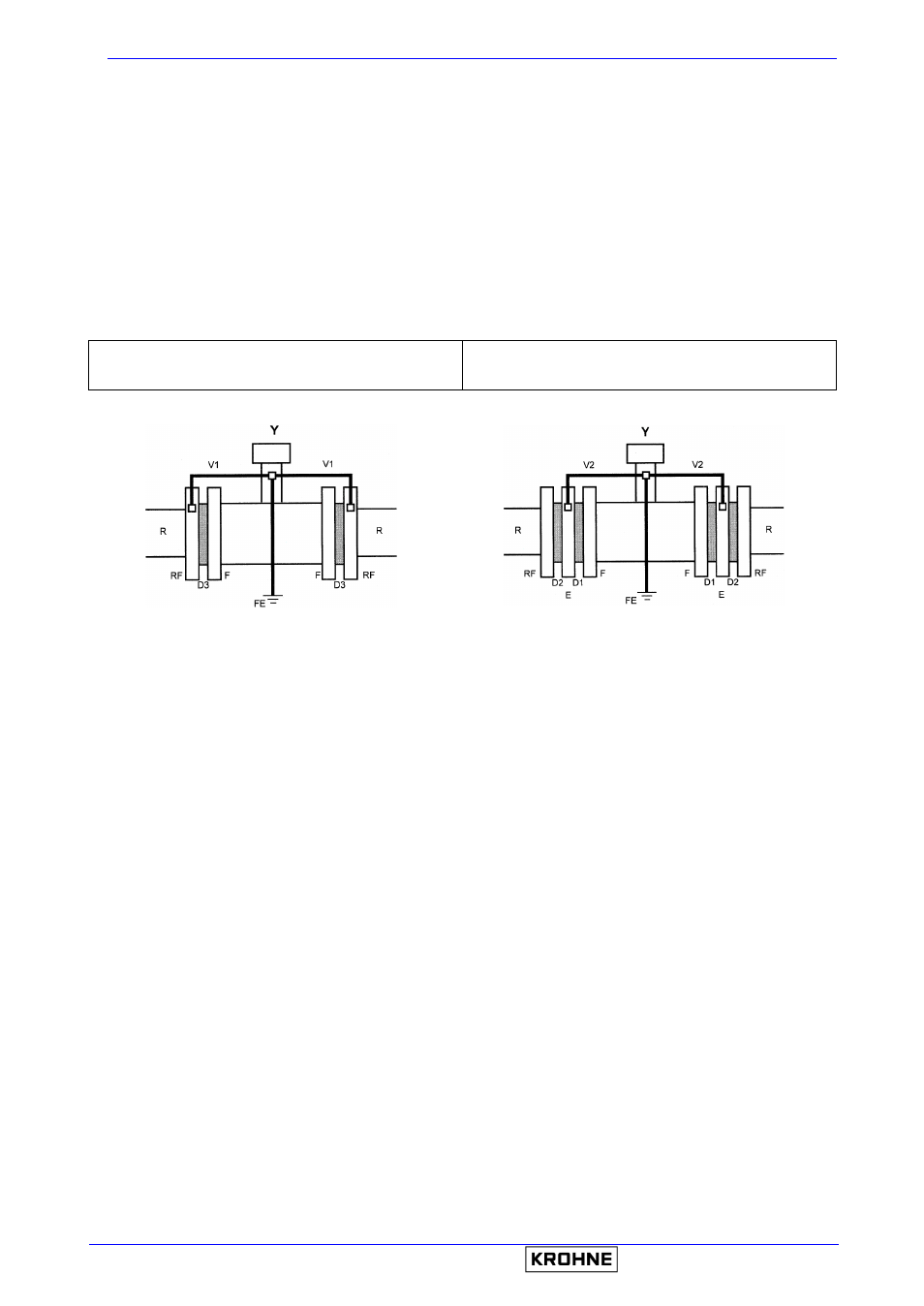

Металлические трубопроводы без футеровки
Заземление без заземляющих колец
Металлические трубопроводы с или без
футеровки и пластмассовые трубопроводы
Заземление с заземляющими кольцами
D1, D2, D3
Прокладки, в комплект поставки не входят, комплектуются заказчиком
Е
Заземляющие кольца (опция)
F
Фланцы расходомера
FE
Функциональное заземление, сечение провода
³
4мм
2
Cu (10 AWG), в поставку не входит
R
Трубопровод
RF
Фланцы трубопровода
V1, V2
Соединительные провода, поставляются с расходомером
Y
Клеммная коробка или преобразователь сигнала
