Раздел 7 Часть В Технические характеристики, блок-схема и принцип измерения
Расходомер предназначен для электропроводных жидкостей.
В основе измерения лежит известный закон магнитной индукции Фарадея, согласно которому, при
прохождении электропроводной жидкости через магнитное поле расходомера возникает напряжение индукции.
Напряжения определяется по следующей формуле:
U = K x B x
v
x D
U - индуцируемое напряжение
K - константа первичного датчика прибора
B - сила магнитного поля
v
- средняя скорость потока
D - диаметр трубы

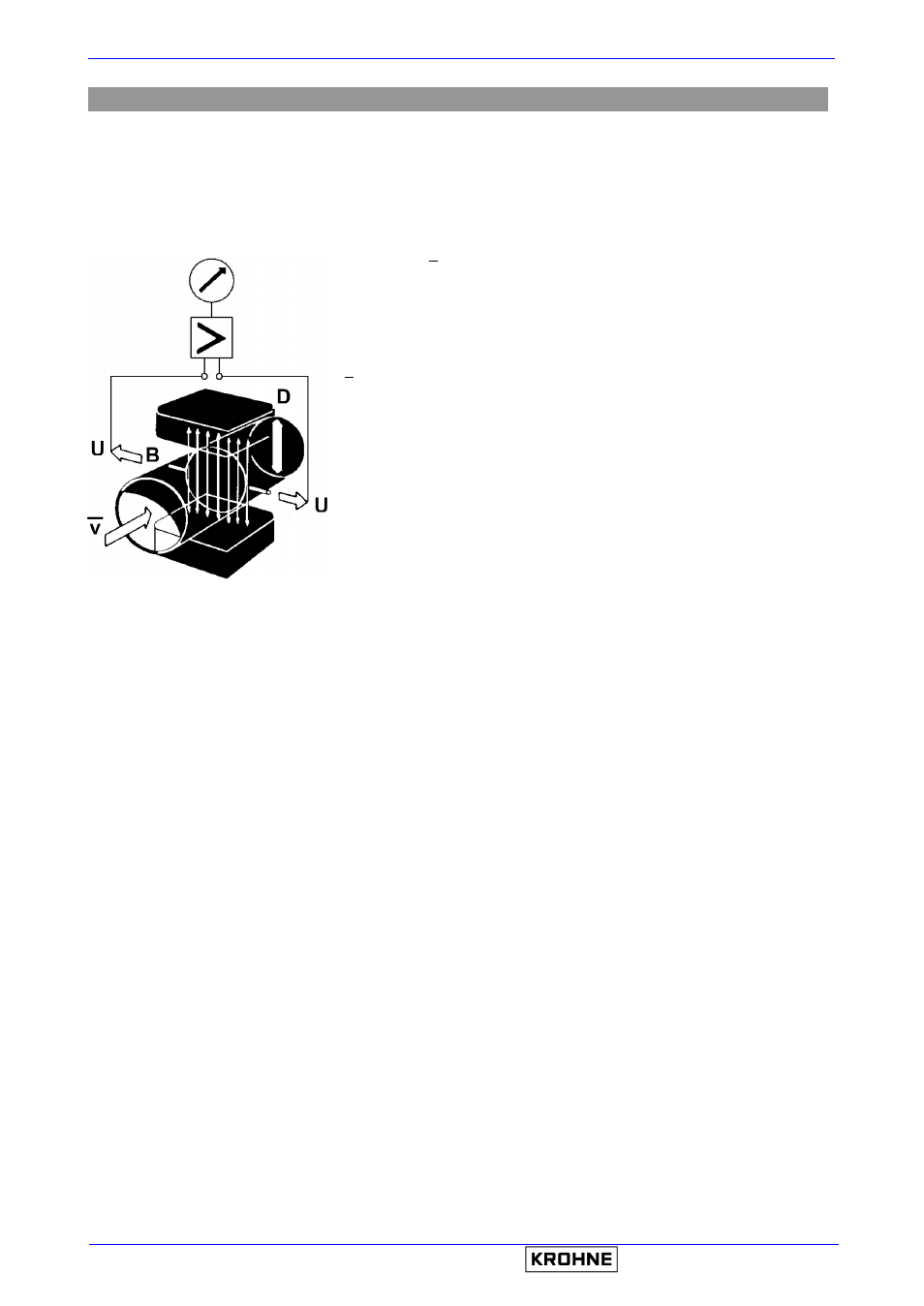

Таким образом, при постоянной силе магнитного поля, индуцированное
напряжение пропорционально средней скорости потока. Внутри
электромагнитного расходомера жидкость проходит через магнитное
поле, прикладываемое перпендикулярно к направлению потока.
Электрическое напряжение, индуцируемое движением жидкости (которая
должна иметь минимальную электрическую проводимость),
пропорционально средней скорости потока и , таким образом, объёмному
расходу.
Сигнал (индуцированное напряжение) снимается двумя электродами, которые находятся в непосредственном
контакте с жидкостью, и передается в преобразователь для получения нормированного выходного сигнала.
Этот метод измерения обладает следующими преимуществами:
1. Не возникает потерь давления из-за отсутствия сужений трубопровода или выступающих частей.
2. Поскольку магнитное поле пересекает весь поток, сигнал представляет собой среднее значение для
всего поперечного сечения трубы; вследствие этого необходим только прямой минимальный участок
трубопровода на входе в первичный преобразователь - до 5xDN от оси электродов
3. В соприкосновении с измеряемым продуктом находятся только футеровка измерительной трубы и
электроды.
4. Уже первичный сигнал является электрическим напряжением, которое линейно зависит от средней
скорости потока.
5. Измерение не зависит от профиля потока и других свойств измеряемого продукта.
Магнитное поле первичного преобразователя возбуждается прямоугольными импульсами, которые поступают
от преобразователя сигнала на катушки возбуждения. Ток в катушках возбуждения является переменным
(поочерёдно принимает положительное и отрицательное значения). Положительный и отрицательный
(пропорциональный расходу) сигнал поочерёдно возникает с частотой изменения магнитного поля, которое
пропорционально току. Положительное и отрицательное напряжение на электродах первичного
преобразователя взаимно вычитаются в преобразователе сигнала. Вычитание производится всегда, когда
магнитный поток достигает постоянного значения, так, что постоянные напряжения наводок или медленно
меняющиеся по отношению к циклу измерения напряжения помех, подавляются. Наводки от сети питания,
возникающие в датчике или подключенных кабелях, также подавляются.
7 Принцип измерения
