ALTOFLUX 2W 41
Часть В Технические характеристики, блок-схема и принцип измерения Раздел 6
1. Аналогово-цифровой конвертер
· устойчивая к перегрузкам обработка сигнала, обработка
пиковых значений расхода до 20 м/сек с наибольшей
скоростью и точностью
· цифровая обработка сигнала и управление процессом
· Delta-Sigma аналогово-цифровой преобразователь с
высоким разрешением, цифровым управлением и
контролем
· высокое соотношение сигнала/шум, запатентованный
алгоритм обработки сигнала
2. Питание катушек возбуждения
· источник питания с низкими потерями генерирует
импульсы, с регулируемым электроникой постоянным
током, для питания магнитных катушек первичного
преобразователя
· согласованный по мощности ток возбуждения обеспечивает
оптимальный уровень сигнала и соотношение
сигнал/шум
3. Токовый выход
· гальванически изолирован от всех клемм, кроме
усилителя мощности
· преобразование цифрового выходного сигнала
микропроцессора µP2 в пропорциональный ток
· HART-коммуникация
4. Дискретные выходы
· гальванически изолированы от других групп, соответствует
всем предписаниями и нормам EN 50227
· может использоваться как импульсный выход или выход состояния
· выход (В1), подключение нагрузки до 100мА
· выход (В2) , подключение согласно NAMUR ( DIN 19234)
5. Узел индикации и управления
· большой, трёхстрочный жидкокристаллический дисплей
· 3 кнопки для оперативного управления преобразователем сигнала
· подсоединён к внутренней шине IMoCom
6. Разъём ImoCom-Bus
· для подключения к внешним устройствам управления и тестирования
7. Вход усилителя мощности
· внешнее дополнительное питание

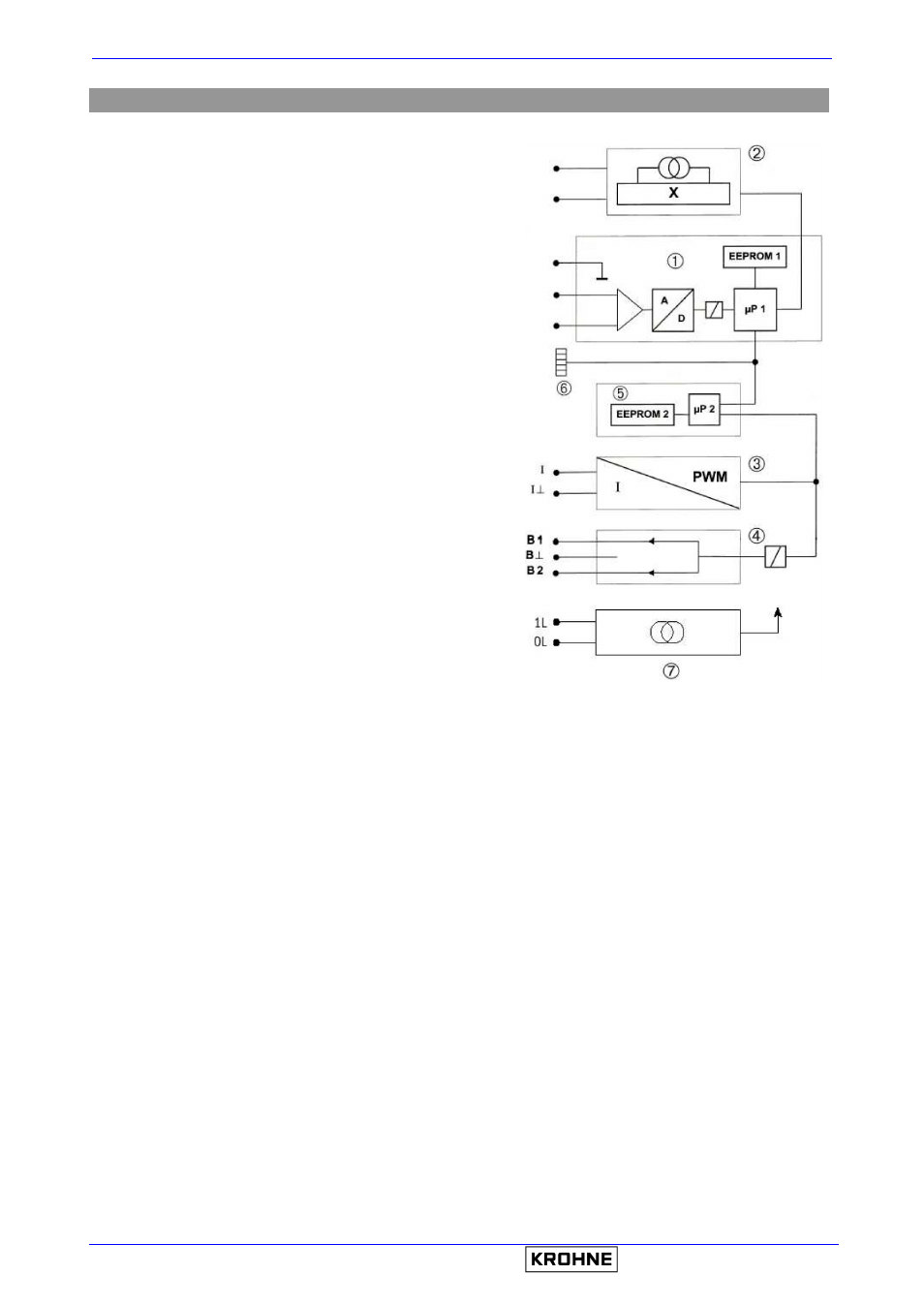

6 Блок-схема преобразователя сигнала
