Инструкция по эксплуатации KROHNE ALTOFLUX 2W IFM 4042K RU
Страница 6
ALTOFLUX 2W
6
Раздел 1.3 Часть А Монтаж и ввод в эксплуатацию
1.3 Место установки
·
Температура. Рабочее давление и вакуум с учётом класса фланца и типа футеровки измерительной
трубы, см. раздел 5.6 “Предельные значения”.
Окружающая температура
Температура измеряемой среды
– 25
°
С до + 60
°
С
– 25
°
С до
£
+ 60
°
С
Стандарт
– 25
°
С до + 40
°
С
– 25
°
С до
£
+ 140
°
С
– 25
°
С до + 60
°
С
– 25
°
С до
£
+ 60
°
С
EEx
– 25
°
С до + 40
°
С
– 25
°
С до
£
+ 140
°
С
Хранение и транспортировка
– 25
°
С до + 60
°
С
·

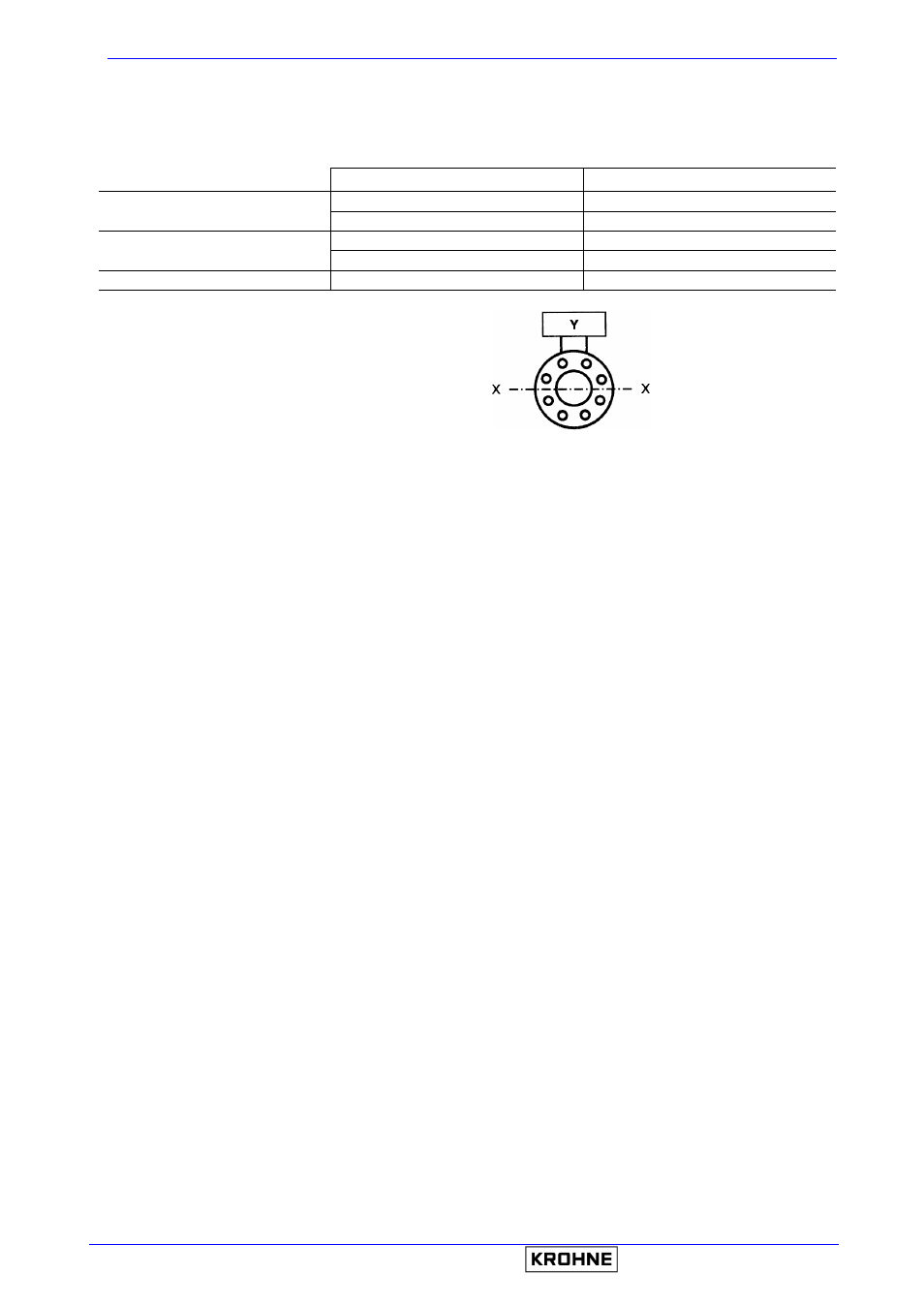

Место монтажа и положение любое, но
ось электродов
X – • – • – • – X
на
горизонтальном трубопроводе должна быть
приблизительно горизонтальна
Y - корпус преобразователя сигнала.
·
Измерительная труба должна быть всегда заполнена полностью
·
Направление потока произвольное. Стрелкой на расходомере можно, как правило, пренебречь.
Исключения см. раздел 3.2 “Установки завода-изготовителя” в инструкции по монтажу и
эксплуатации преобразователя сигнала.
·
Шпильки и гайки: убедитесь, достаточно ли места возле фланцев трубопровода
·
Вибрация: закрепите трубопровод по обе стороны от расходомера. Уровень вибрации в соответствии
с IEC 068-2-34: для расходомеров менее 2.2 g в диапазоне частот 20 –150 Гц .
·
Не подвергайте воздействию прямых солнечных лучей, при необходимости установите
солнцезащитный козырёк ( в объем поставки не входит, приобретается заказчиком дополнительно).
·
Избегайте вблизи расходомера наличия сильных электромагнитных полей.
·
Прямой участок “на входе” 5
´ DN, участок “на выходе” – 2´DN, отсчитан от оси электродов
(DN – условный диаметр расходомера).
·
Вихревой и закрученный поток: увеличьте прямые участки “до” и “после” или установите
струевыпрямитель (выпрямитель потока).
·
Смешение различных технологических жидкостей: установите расходомер до точки смешения или
на достаточном расстоянии после нее (минимально 30
´
DN), иначе показания могут быть
неустойчивыми.
·
Пластмассовые трубопроводы и трубопроводы с внутренней металлической футеровкой:
необходима установка заземляющих колец, см. раздел 1.7 “Заземление”.
·
Изолированный трубопровод: не изолируйте расходомер.
·
Установка нуля не требуется. Проверка нуля возможна при условии установки “нулевой” скорости
потока в полностью заполненной измерительной трубе. Для этого должен быть предусмотрен
запорный клапан, либо 1 после расходомера, либо 2 запорных клапана – до и после расходомера.
·
Электрическое подключение согласно VDE 0100 “ Нормы для установки сильноточных
устройств с сетевым напряжением менее 1000 Вольт» или соответствующим национальным
положениям.
·
При использовании приборов во взрывоопасных зонах применяются специальные положения, см.
предписания по взрывозащите.
