Электрический монтаж
4
43
IFC 050
www.krohne.com
04/2013 - 4002777001 - MA IFC 050 R01 ru
4.11.4
Подключение протокола HART
®
Пример для активного подключения HART
®
-
протокола (двухточечное соединение)
Параллельное сопротивление для коммуникатора HART
®
должно составлять R
≥ 230 Ом.
Пример для пассивного подключения HART
®
-
протокола (многоточечное соединение)
• I: I
0%
≥ 4 мА
• Многоточечный режим I: I
фикс.
≥ 4 мА = I
0%
• U
внеш.
≤ 32 В пост. тока
• R ≥ 230 Ом
Информация!
Токовый выход всегда поддерживает протокол HART
®
и подключается на соединительных
клеммах A+/A-/A.
Все подключения по HART
®
-
протоколу (двухточечный и многоточечный режим работы)
функционируют как в активном, так и пассивном режиме работы.
P

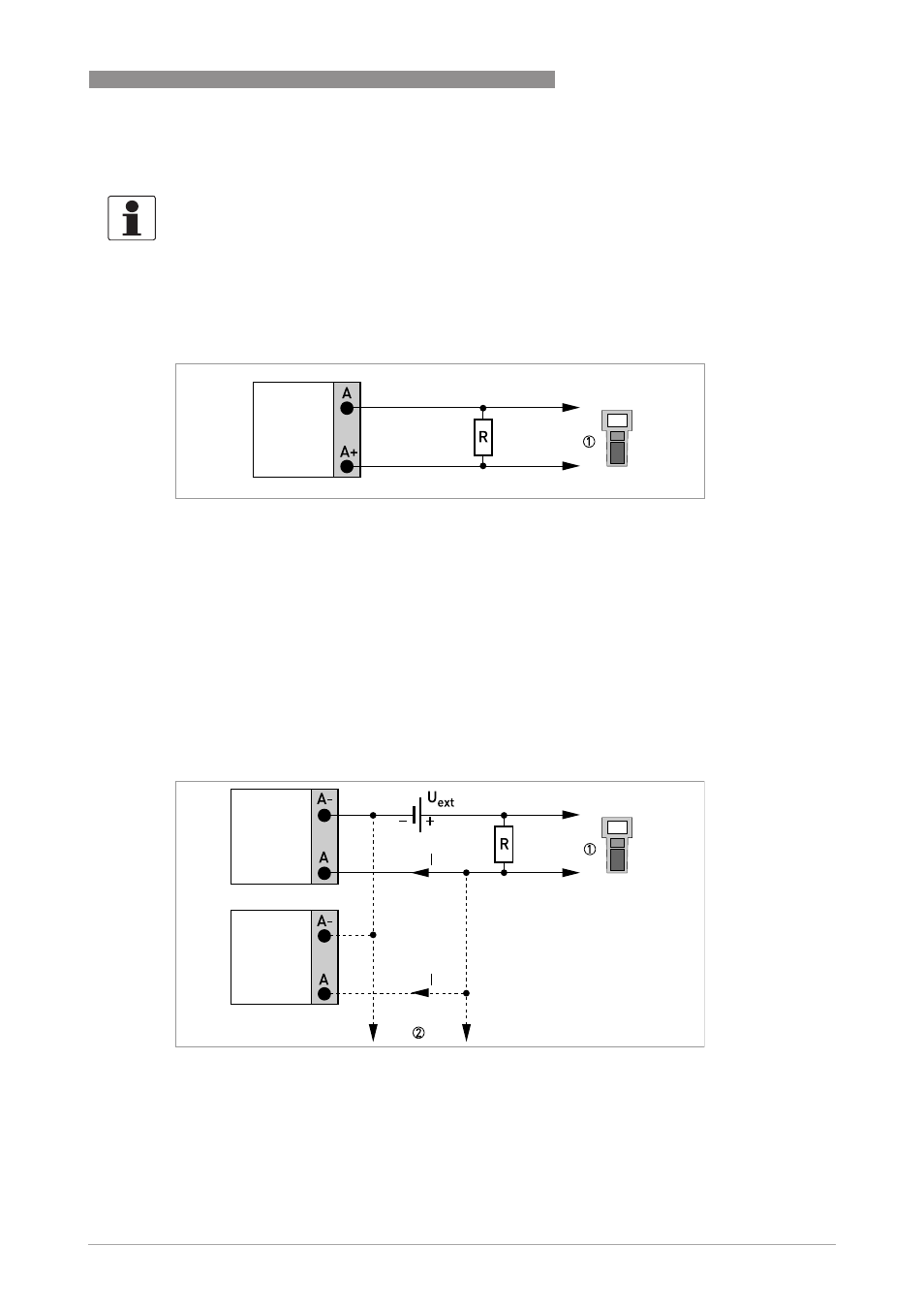

иcyнoк 4-18: Активное подключение протокола HART
®
(I
a
)
1 Коммуникатор HART
®
P
иcyнoк 4-19: Пассивное подключение протокола HART
®
(I
p
)
1 Коммуникатор HART
®
2 Другие устройства, поддерживающие протокол HART
®
