4
Электрический монтаж
36
IFC 050
www.krohne.com
04/2013 - 4002777001 - MA IFC 050 R01 ru
4.10
Электрическое подключение выходных сигналов
4.10.1
Электрическое подключение выходных сигналов
• Откройте крышку корпуса
• Протяните подготовленные кабели через кабельные вводы и подключите соответствующие
проводники.
• Подключите экран.
• Закройте крышку корпуса.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
P

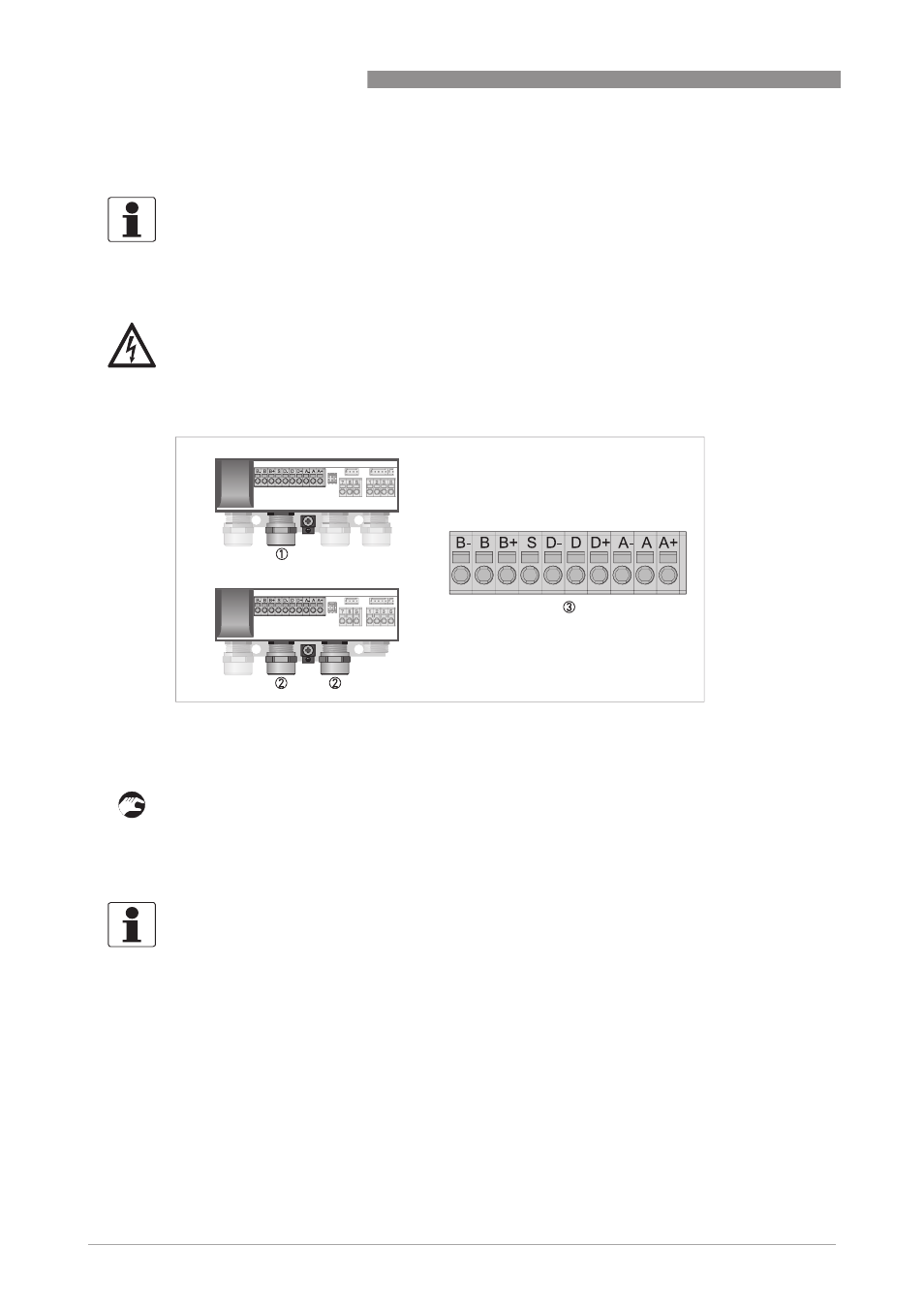

иcyнoк 4-11: Электрическое подключение выходных сигналов
1 Кабельный ввод, раздельное исполнение
2 Кабельный ввод, компактное исполнение (правый кабельный ввод опциональный)
3 Клеммный блок для подключения выходов
Информация!
Убедитесь в том, что прокладка крышки корпуса установлена правильно, а также проверьте ее
на отсутствие загрязнений и повреждений.
