Электрический монтаж
22
IFC 050
www.krohne.com
04/2013 - 4002777001 - MA IFC 050 R01 ru
4.4.2
Подготовка сигнального кабеля А для подключения к конвертеру сигналов
• Заземление двух экранов выполняется при помощи многожильных заземляющих проводников.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Изоляционная трубка из ПВХ, ∅2,5 мм / 0,1"
• Термоусадочный кембрик
• 2 обжимных кабельных наконечника в соответствии с DIN 46 228: E 1.5-8 для многожильных
заземляющих проводников (1, 6)
• 2 обжимных кабельных наконечника в соответствии с DIN 46 228: E 0.5-8 для изолированных
проводников (2, 3)
1 Зачистите проводник на отрезке a.
2 Обрежьте внутренний (10) и внешний экран (60). При удалении экранов следите за тем, чтобы не
повредить многожильные провода заземления (1, 6).
3 Наденьте изоляционные трубки на многожильные заземляющие проводники (1, 6).
4 Закрепите обжимные наконечники на многожильном заземляющем проводнике.
5 Закрепите обжимные кабельные наконечники на проводниках (2, 3).
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
P

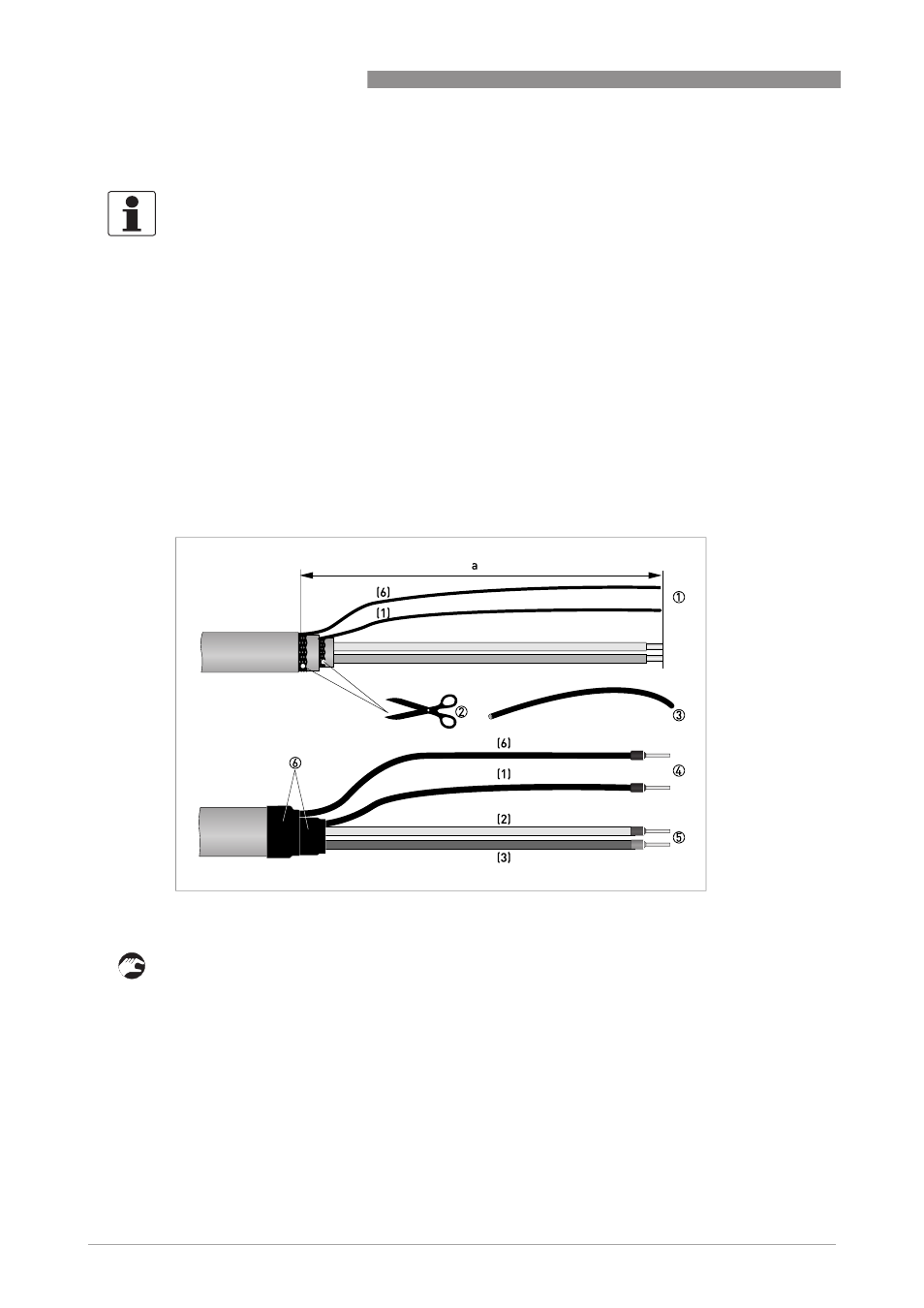

иcyнoк 4-2: Подготовка сигнального кабеля A
a = 80
мм / 3,15"
