Электрический монтаж

4

37

IFC 050

www.krohne.com

04/2013 - 4002777001 - MA IFC 050 R01 ru

4.10.2

Правильная укладка электрических кабелей

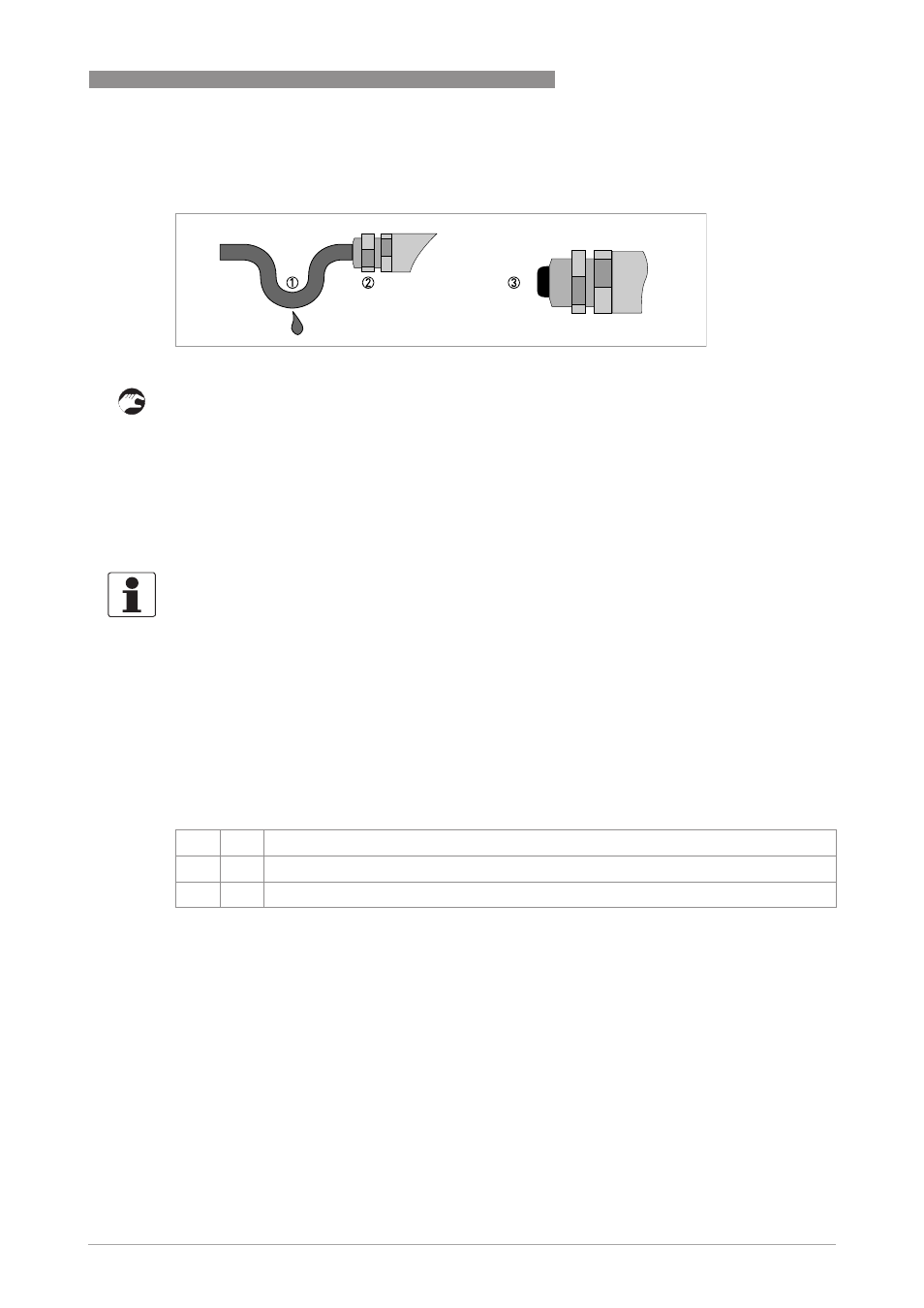

1 Для компактных исполнений с кабельными вводами, направленными почти горизонтально,

укладывайте требуемые электрические кабели в форме ниспадающей каплеуловительной петли,
как показано на рисунке.

2 Надёжно затяните резьбовое соединение кабельного ввода.
3 Закройте неиспользуемые кабельные вводы заглушками.

4.11

Схемы подключения выходных сигналов

4.11.1

Важные примечания

• Все группы электрически изолированы друг от друга и от других цепей выходных сигналов.
• Пассивный режим: Для эксплуатации (срабатывания) дополнительных устройств необходим

внешний источник питания (U

внеш.

).

• Активный режим: Конвертер сигналов обеспечивает питанием дополнительные устройства с

целью их эксплуатации (срабатывания), соблюдайте макс. рабочие значения.

• Неиспользуемые токопроводящие клеммы не должны соприкасаться с другими токопроводящими

частями.

Описание используемых сокращений

P

иcyнoк 4-12: Защитите корпус от попадания пыли и воды

Информация!
В зависимости от версии, подключение выходов можно выполнить в пассивном или активном
режиме!

I

a

I

p

Активный или пассивный токовый выход

P

a

P

p

Активный или пассивный импульсный/частотный выход

S

a

S

p

Активный или пассивный выход состояния / предельный выключатель
