4.4.5 Подготовка сигнального кабеля А для подключения к первичному преобразователю
• В клеммном отсеке первичного преобразователя внешний экран кабеля (60) подключается к
корпусу с помощью обжимной скобы.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Изоляционная трубка из ПВХ, ∅2,0...2,5 мм / 0,08...0,1"
• Термоусадочный кембрик
• Обжимной кабельный наконечник в соответствии с DIN 46 228: E 1.5-8 для многожильного
заземляющего проводника (1)
• 2 обжимных кабельных наконечника в соответствии с DIN 46 228: E 0.5-8 для изолированных
проводников (2, 3)
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран (60) по размеру b и заверните его на внешнюю оболочку.
3 Обрежьте многожильный заземляющий проводник (6) внешнего и внутреннего экрана. Старайтесь
не повредить многожильный заземляющий проводник (1) внутреннего экрана.
4 Наденьте кембрик на многожильный заземляющий проводник (1).
5 Закрепите обжимные кабельные наконечники на проводниках 2 и 3 и на многожильном
заземляющем проводнике (1).
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

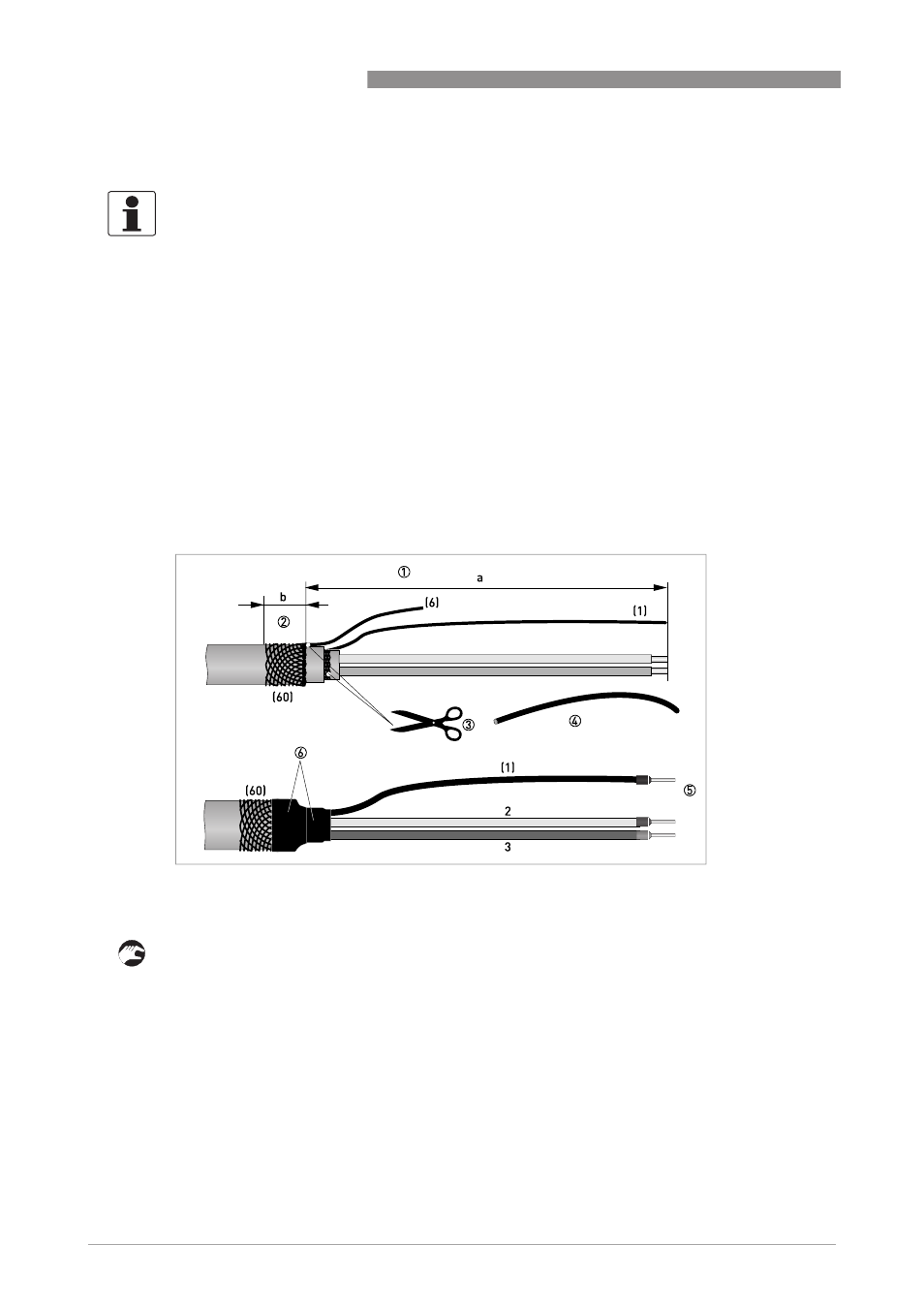

P иcyнoк 4-5: Подготовка сигнального кабеля А для подключения к первичному преобразователю
a = 50 мм / 2"
b = 10 мм / 0,39"
