Электрический монтаж
4
39
IFC 050
www.krohne.com 04/2013 - 4002777001 - MA IFC 050 R01 ru
4.11.3 Выходы базовой версии и версии Modbus
Токовый выход, активный режим (с протоколом HART ®
)
• U
встр., ном. = 20 В пост. тока
• I ≤ 22 мА
• R
L
≤ 750 Ом
• HART ®
- протокол на соединительных клеммах А
Пассивный токовый выход (HART ®
)
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≤ 2 В при I = 22 мА
• R
L, макс. = (U внеш. - U
0
) / I макс.
• HART ® - протокол на соединительных клеммах А
Осторожно!
Соблюдайте полярность подключений.
Информация!
Подробная информация - смотрите Описание выходных сигналов на странице 33 и смотрите
Подключение протокола HART® на странице 43.

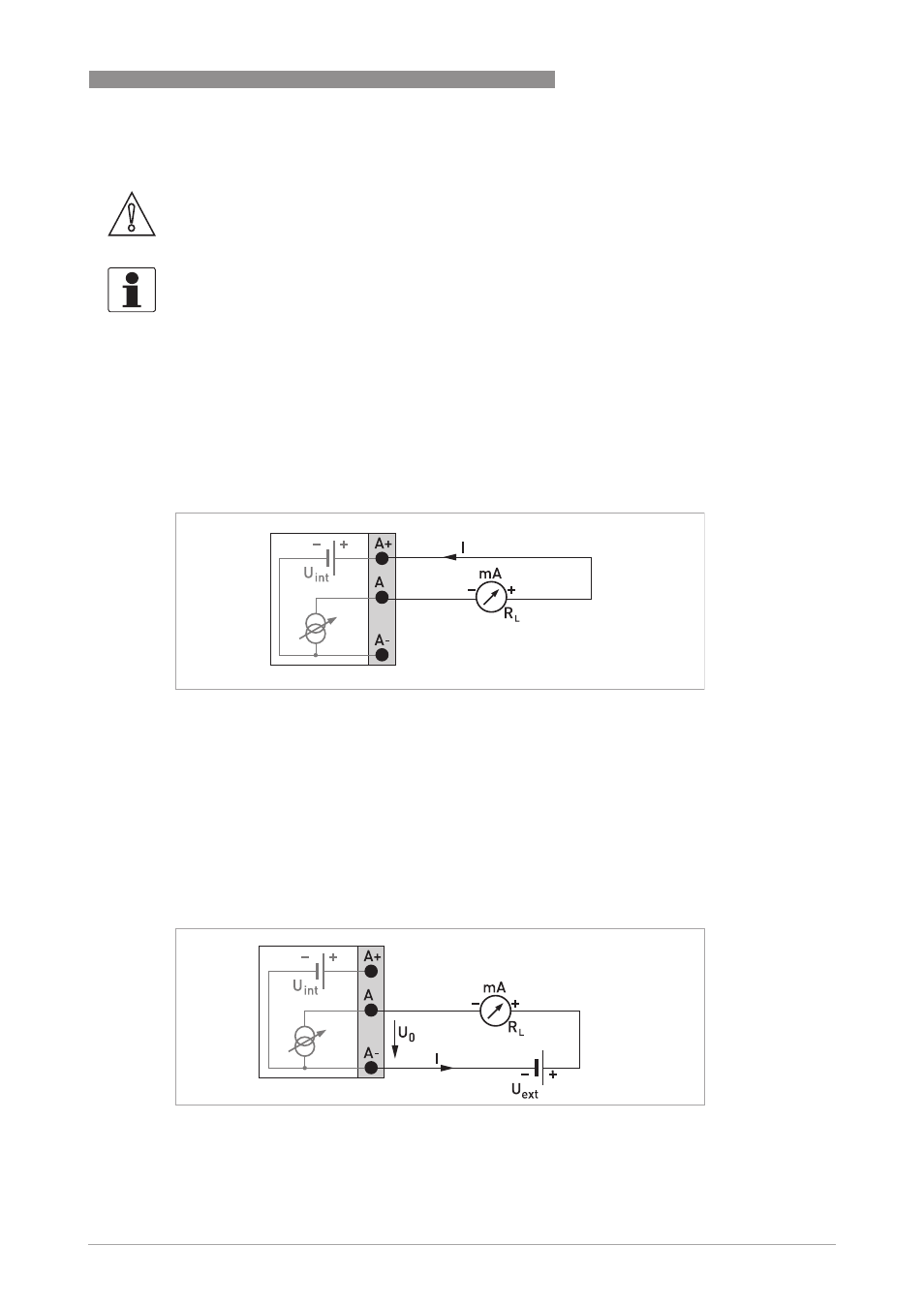

P иcyнoк 4-13: Активный токовый выход I
a
P иcyнoк 4-14: Пассивный токовый выход I
p
