Электрические подсоединения первичного преобразователя
1.5.1 Подключение электропитания
Подключение к электросети осуществляется в соответствии с VDE 0100 / 61010–1 «Инструкции по
работе с электроустановками с номинальными напряжением до 1000В» или аналогичным
национальным стандартом.
Электронный блок установленный в первичном преобразователе нуждается в электропитании
номиналом 115/230В 48 – 63 Гц (14 ВА), в качестве дополнительных функций возможна поставка
на другое напряжение электропитания.
Пожалуйста, изучите информацию, которая приведена на шильде первичного преобразователе
или в клеммном отсеке, по номинальным значениям напряжения и частоты.
Пожалуйста, изучите схему электрических подключений в разделе 1.5.6.
1.5.2 Передача данных между датчиком и преобразователем сигнала.
Кабель передачи данных: экранированный 3 x 1,5 мм
2
, например Liycy, стандартная длинна 10
метров. Для информации по его подсоединению, смотрите схему электрических подсоединений к
прибору в разделе 1.5.6. Особое внимание нужно уделить подсоединению экрану кабеля PG9,
который гарантирует безупречную передачу данных между преобразователем сигнала и
первичным преобразователем. Экран кабеля передачи данных должен быть соединён с корпусом
посредством двух металлических колец находящихся позади резинового уплотнения на кабеле.
Экран кабеля должен быть зафиксирован между этими двумя металлическими кольцами, чтобы

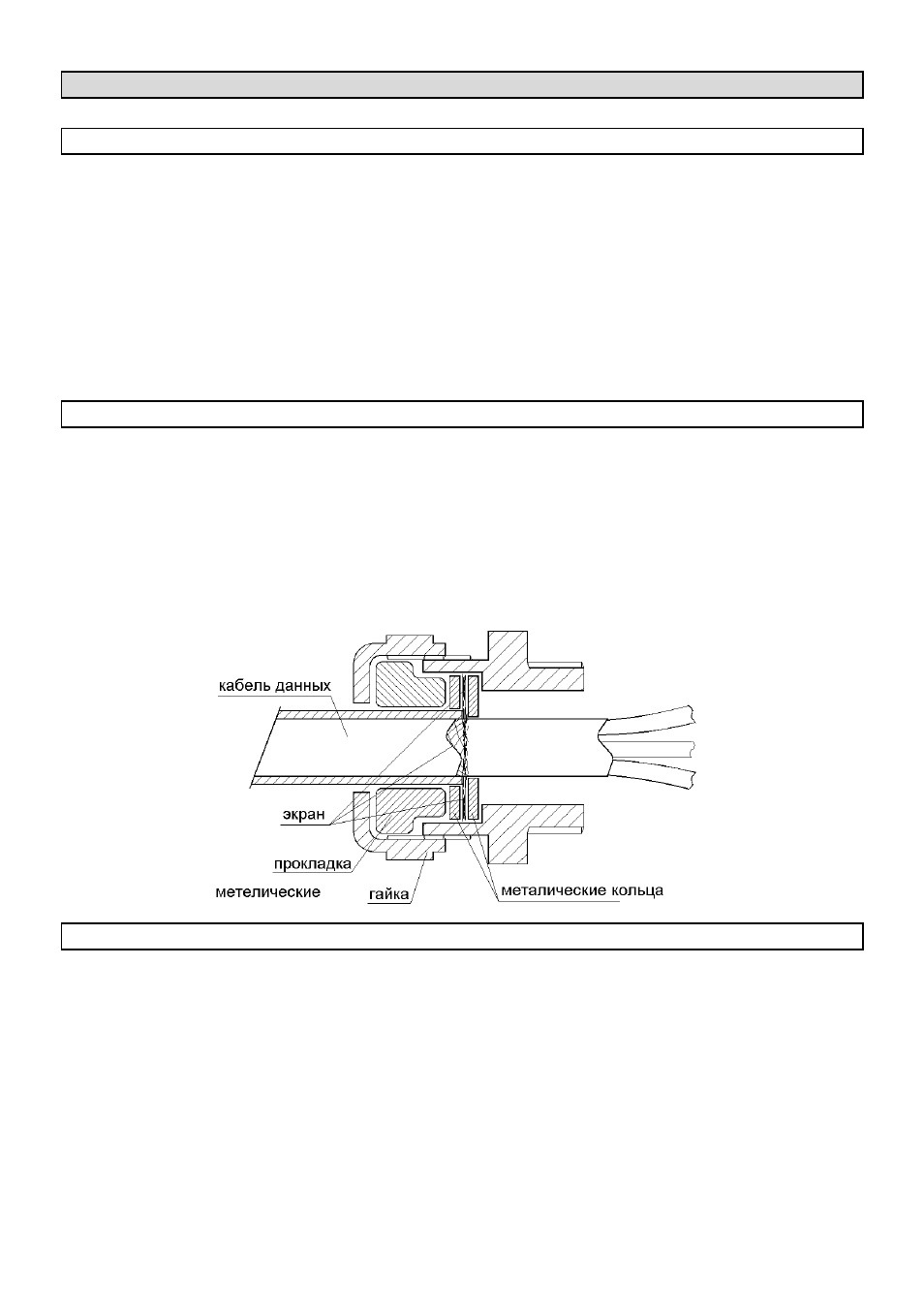

обеспечить надёжный контакт экрана с металлическим корпусом. Смотри также рисунок ниже:
1.5.3 Кабель для электрода
Общая информация по сигнальным кабелям типа DS и типа BTS
Фирма Krohne поставляет сигнальные кабели типа DS и BTS, с фольгой и магнитной защитой,
чтобы гарантировать безупречную работу системы.
•
Сигнальный кабель должен устанавливаться жёстко. Кабели должны быть зафиксированы или
проложены в трубопроводе.
• Не допускается ни в коем случае прокладывать сигнальный кабель в одном трубопроводе с
кабелями электропитания и кабелями выходного сигнала. Не прокладывайте сигнальный
кабель в одном трубопроводе кабелями электропитания для других устройств.
• Экраны допускается подключать скрученными с другими экранами.
• Допускается прокладывать в подводных и подземных сооружениях.
• Изоляционный материал не воспламеняющийся по IEC 332.1/VDE 0472.
• Низкогалогенный и не пластичный.
• Гибкий при низких температурах.
