8.
Обслуживание
8.1
Замена плавкого предохранителя в цепи электропитания

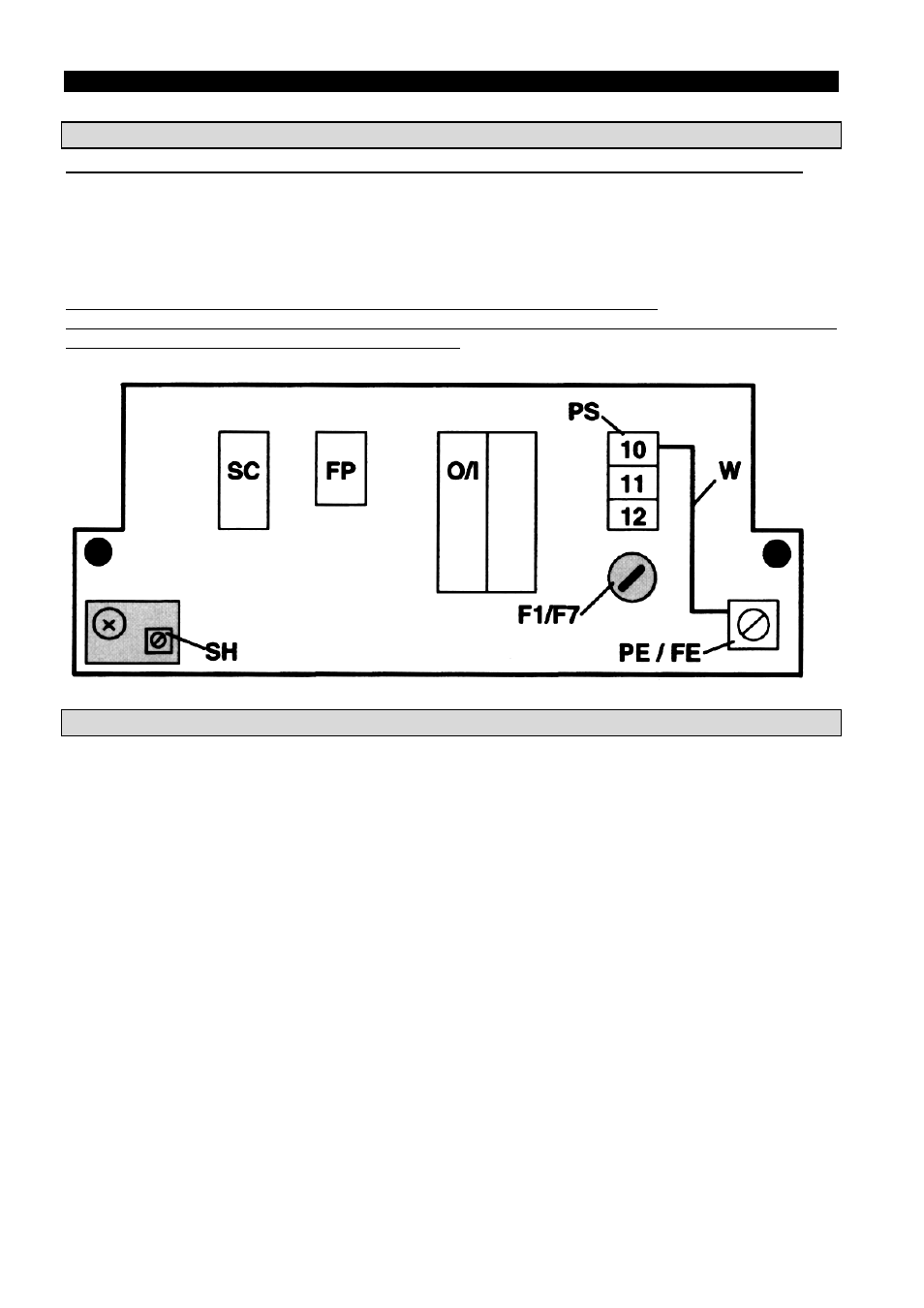

Плавкий предохранитель цепи электропитания в преобразователе сигнала IFC 110 PF
Выключите электропитание перед открытием корпуса прибора!
1) Снимите крышку клеммного отсека (отвинтите 2 винта).
2) Отвинтите колпачок плавкого предохранителя электропитания F.
Замените плавкий предохранитель F1/F7, тип 5x20 G, мощность 1500 (спецификационный
номер для заказа, смотрите раздел 9)
F7: значение при источнике электропитания 100–230 В переменного тока (85-255 В) 0.8 A T
F1: значение при источнике электропитания 24 В переменного или постоянного тока (20.4-26.4
В переменного тока / 18-31.2 В постоянного тока)
2.0 A T
8.2
Отсоединение магнитных датчиков типа МР (дополнительно)
Перед открытием корпуса прибора выключите электропитание.
1) Снимите крышку клеммного отсека (отвинтите 2 винта).
2) Отсоедините все кабели от клемм.
3) Снимите стеклянную крышку с передней панели управления (отвинтите 4 винта).
4) Отвинтите 4 винта крепления передней панели F, возьмитесь ручку на верхней стороне
передней панели, и осторожно вытащите полностью весь электронный блок из корпуса
преобразователя сигнала.
5)
Установите электронный блок прибора передней панелью F вверх (смотрите рисунок на
следующей странице).
6) Установите изоляционную прокладку толщиной 2 мм (спецификационный номер для заказа
3 15940.01) над датчиками МР. Магнитные датчики и бескорпусной конденсатор на плате
должны свободно входить в 4 отверстия на изоляционной прокладке. Углубление для
датчиков МР и изоляция справа и слева между передней панелью и платой BDE, блокируют
работу датчиков МР, изолирующая прокладка фиксируется тремя зажимами S
MP
в задней
стороне передней панели F. После установки изоляционной прокладки подсоедините
разъём PL
MP
(5-контактный) от датчиков МР.
7) Соберите электронный блок в обратном заказе (пункты от 4 до 1 выше).
8) Включите электропитание. «Магнитные датчики активны» светодиод на передней панели
–
ЗЕЛЕНЫЙ
. Функция соответствующих кнопок - блокирована, при «нажатии» на
соответствующие 3 белые области под стеклянной крышкой передней панели «
→ ↵ и ↑»
магнитным стержнем. Светодиоды над кнопками всегда –
КРАСНЫЕ
, смотрите раздел 4.2,
пункты
i
и
j
