8.4 Замена одной из печатных плат (PCBs)
Перед открытием корпуса прибора выключите электропитание.
1) Снимите крышку клеммного отсека (отвинтите 2 винта).
2) Отсоедините все кабели от клемм.
3) Снимите стеклянную крышку с передней панели управления (отвинтите 4 винта).
4) Отвинтите 4 винта крепления передней панели F, возьмитесь ручку на верхней стороне
передней панели, и осторожно вытащите полностью весь электронный блок из корпуса
преобразователя сигнала.
5) Отвинтите винт (ы) SLP от печатной платы (PCB), которую необходимо заменить, и
осторожно отсоедините разъём данной печатной платы от основной платы. Установите
новую печатную плату (ы), обратитесь для разъяснений к рисункам печатных плат в
разделе 8.3.
• При замене платы FSV и-или АЦП, всегда сначала необходимо снять оба платы
вместе, поскольку они имеют общий соединительный разъем.
• При замене платы АЦП, осторожно снимите EEPROM данных IC14 (на плате АЦП) со
старого электронного блока прибора, и установите её в новый электронный блок.
Соблюдайте правильность позиционирования микросхемы (ключ) при установке
EEPROM данных. После замены EEPROM от старого электронного блока на новый
блок, никакое дальнейшее регулирование или программирование не требуется. Для
информации обратитесь к рисунку на странице далее и к рисункам печатных плат в
разделе 8.5.
6) Соберите электронный блок в обратном заказе (пункты от 4 до 1 выше).
1.4 Рисунки печатных плат (PCBs)

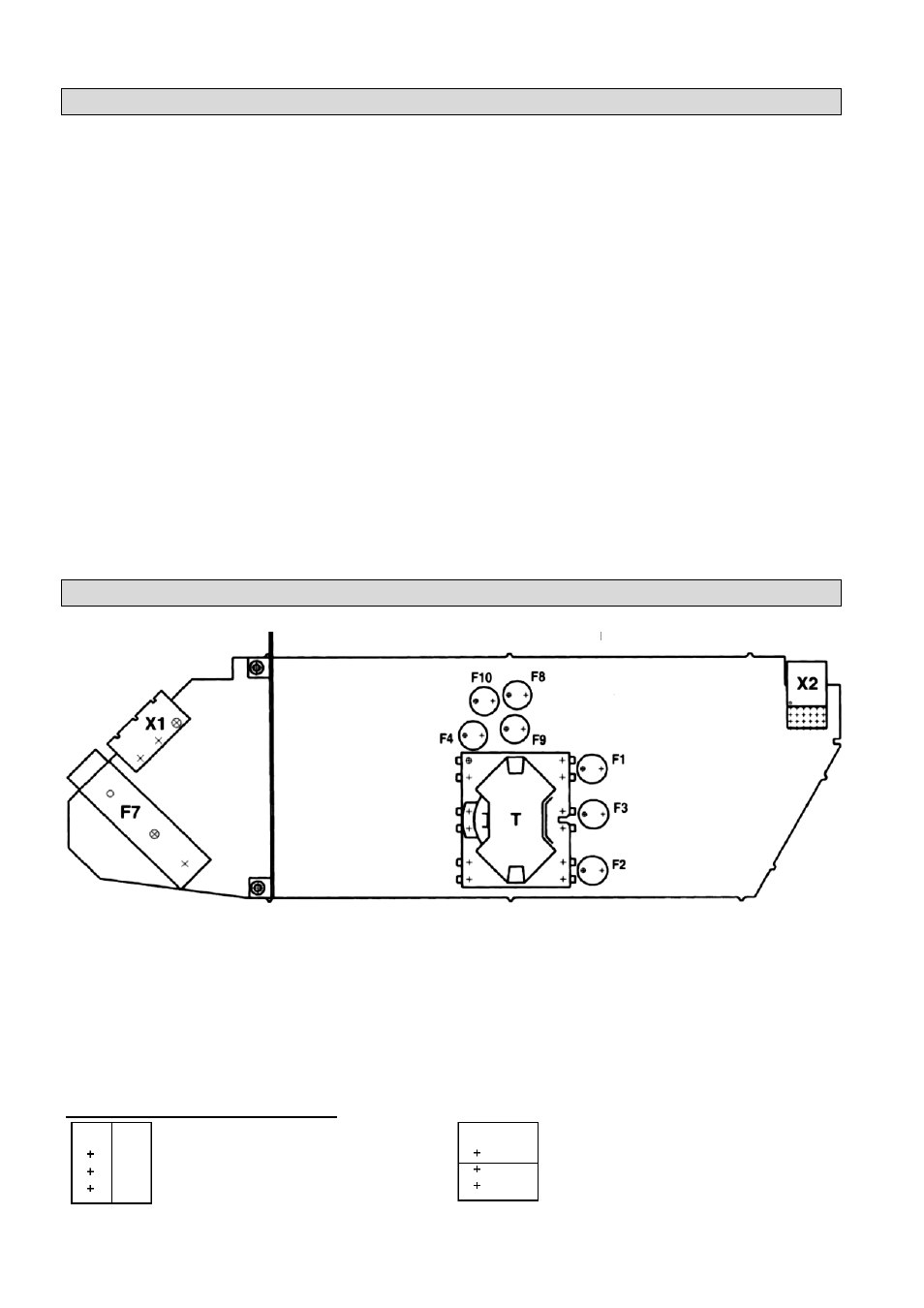

Плата блока питания, NT, 100 – 230 V AC
X1
разъём для соединения с клеммным
отсеком
X2
разъём для соединения с основной
платой (материнской)
T
трансформатор
Маленькие плавкие предохранители типа TR5,
значения и спецификационный № в разделе 9:
F1
напряжение 5 В
F2 источник тока возбуждения
F3 токовый выход и источник питания
F4 вспомогательное напряжение
F7 блок питания
F8-F10 подключенные элементы
Плата Входов/Выходов (PCB I/O)
Переключатель (перемычки) X4
работа от источника постоянного
тока (DC)
≤ 0.2 A
работа от источника переменного
тока (AC)
≤ 0.1 A
(заводская установка)
