7.30830.32.00 61
7.7 Проверка преобразователя сигнала с использованием имитатора типа GS 8
A (дополнительно)

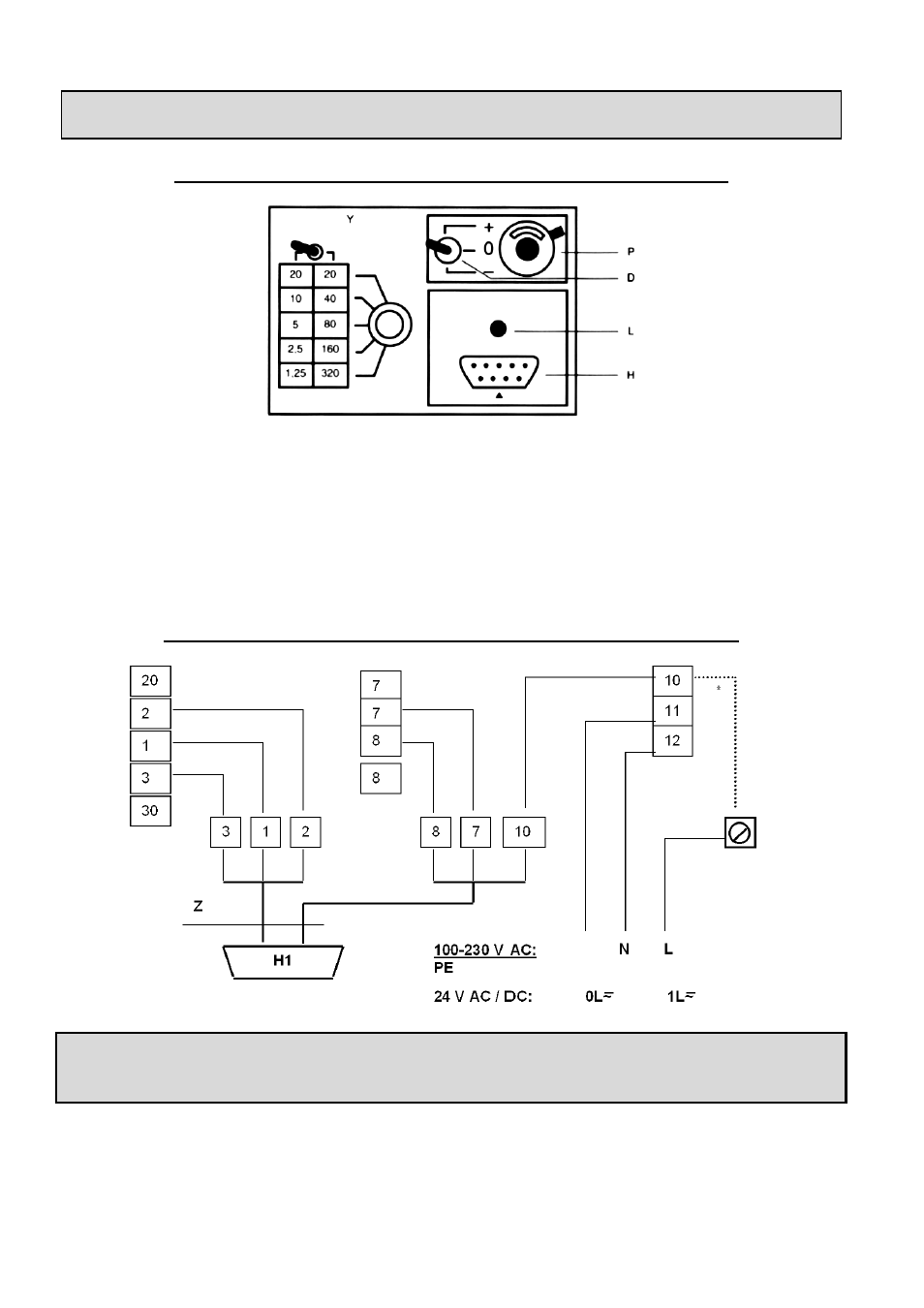

Элементы управление и приспособления имитатора типа GS 8 A
D
переключатель направления расхода
H Гнездо для разъёма типа H1 для кабеля типа Z
H1 разъём для кабеля Z
L Выключатель электропитания
P Потенциометр «ноль»
Y переключатель, диапазоны измерения
Z Кабель связи между GS 8 и преобразователем сигнала
Подсоединение имитатора типа GS 8 A к преобразователю сигнала
* Предостережение: Отсоедините внутренние провода (разъёмы) в клеммном отсеке
преобразователя сигнала (желтый / зеленый проводник) разъём типа U-зажим и
клеммой 10.
Выключите электропитание прибора перед началом работы.
1) Снимите крышку клеммного отсека преобразователя сигнала.
2) Отсоедините все первичные основные кабели от клемм 1, 2, 3, 7, 8, 20, 30, C, D и E,
сначала отсоединяйте наиболее короткий из всех подсоединённых к клеммам кабелей.
