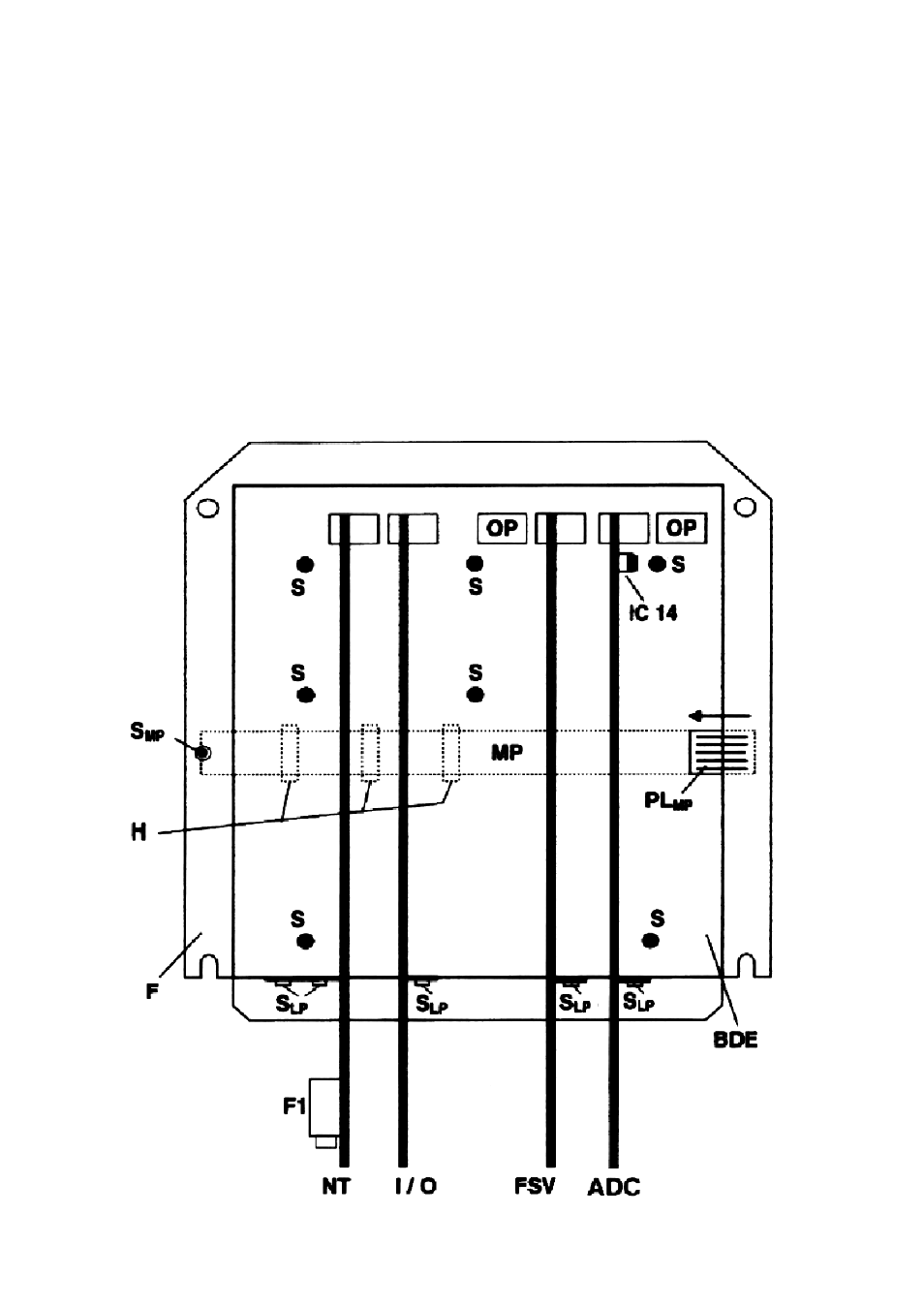

ADC
печатная плата АЦ преобразователя
(АЦП)
NT
печатная плата для блока питания
прибора
BDE
основная плата (материнская плата)
OP
разъём
для
подключения
дополнительных модулей
F
передняя панель
PL
MP
F1
Плавкий
предохранитель
электропитания, смотрите раздел 8.1
и 9.
5-контактный разъём для соединения
печатной
платы
для
магнитных
датчиков типа MP
FSV
печатная
плата
источника
тока
возбуждения
S
7 гаек для крепления электронного
блока к передней панели
H
3 зажима для крепления в задней
стороне передней панели
S
LP
винты для крепления блоков и плат
IC14
EEPROM данных (8-выводов)
S
MP
I/O
печатная плата для выходов и входов
гайка
и
стальной
специальный
фиксатор для установки защитной
пластины для магнитных датчиков
типа МР
MP
Печатная плата для магнитных датчиков (дополнительно), смотрите раздел 6.2 и 8.2
