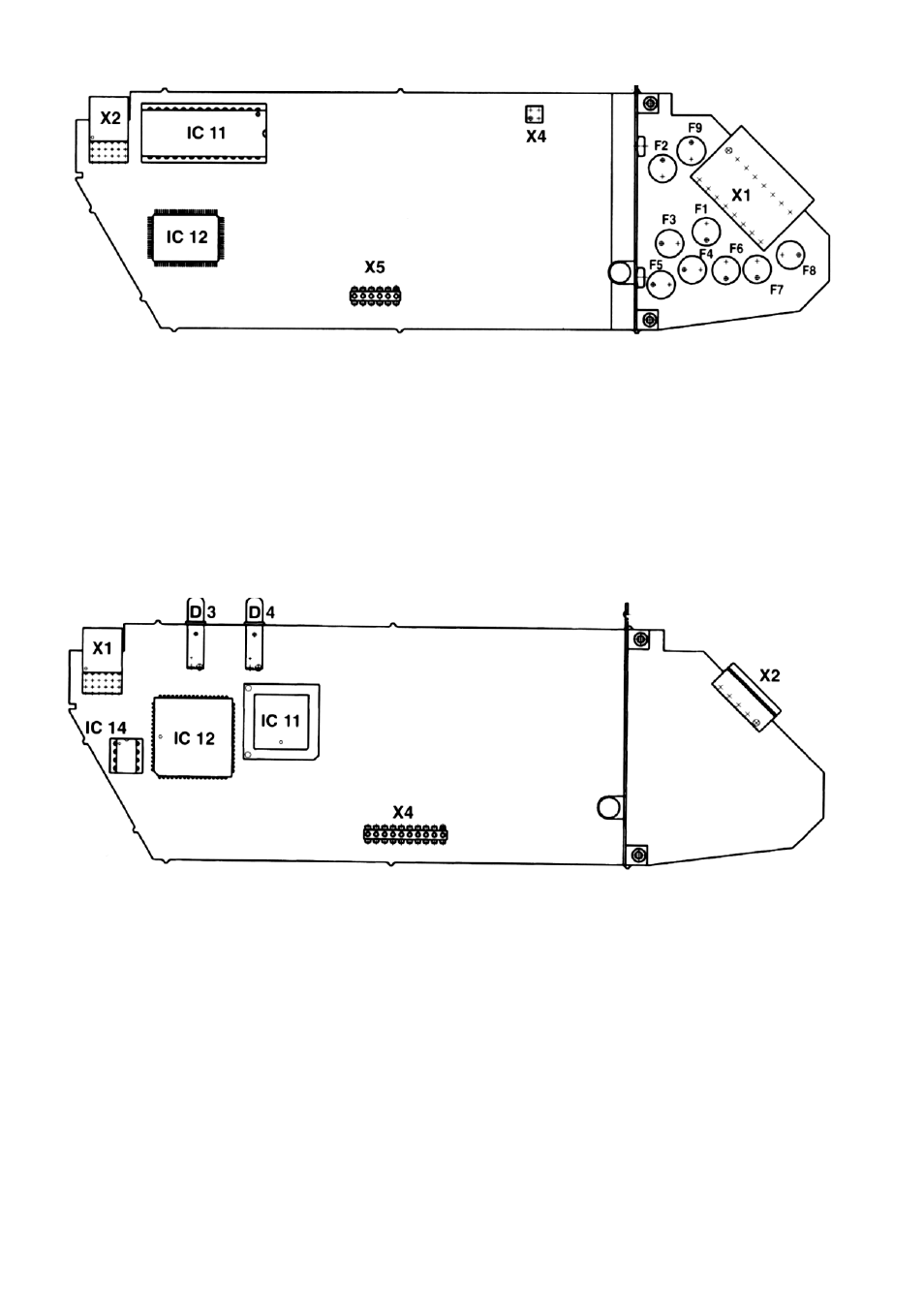

X1
разъём для соединения с клеммным
отсеком
X2
разъём для соединения с основной
платой (материнской)
X4
перемычка,
изменения
источника
питания постоянного или переменного тока для
работы с выходом A1, смотрите раздел 6.3
X5
многоточечный соединитель
IC 11 ИМС EPROM управления программой
IC 12 микропроцессор
Маленькие плавкие предохранители типа TR5,
значения и спецификационный № в разделе 9:
F1
клемма P
F2
клемма A1
F3
клемма A2
F4
клемма D1
F5
клемма D2
F6
клемма C1
F7
клемма C2
F8
клемма E+
F9
клемма E–
Плата Аналого-цифрового преобразователя, АЦП (ADC)
X1
внутренний разъём для соединения с основной платой (материнской)
X2
разъём для соединения с клеммным отсеком
X4
многоточечный соединитель
IC 11 ИМС периферии включая функции управления программой
IC 12 микропроцессор
IC 14 ИМС EEPROM данных
D3
ЗЕЛЁНЫЙ
светодиод на передней панели
D4
КРАСНЫЙ
светодиод на передней панели
