2
Монтаж
8
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002874901 - QS TIDALFLUX 2300 R02 ru
2.8 Условия монтажа
2.8.1 Входной и выходной прямой участок
2.8.2 Регулирующий клапан
2.8.3 Наклонный трубопровод

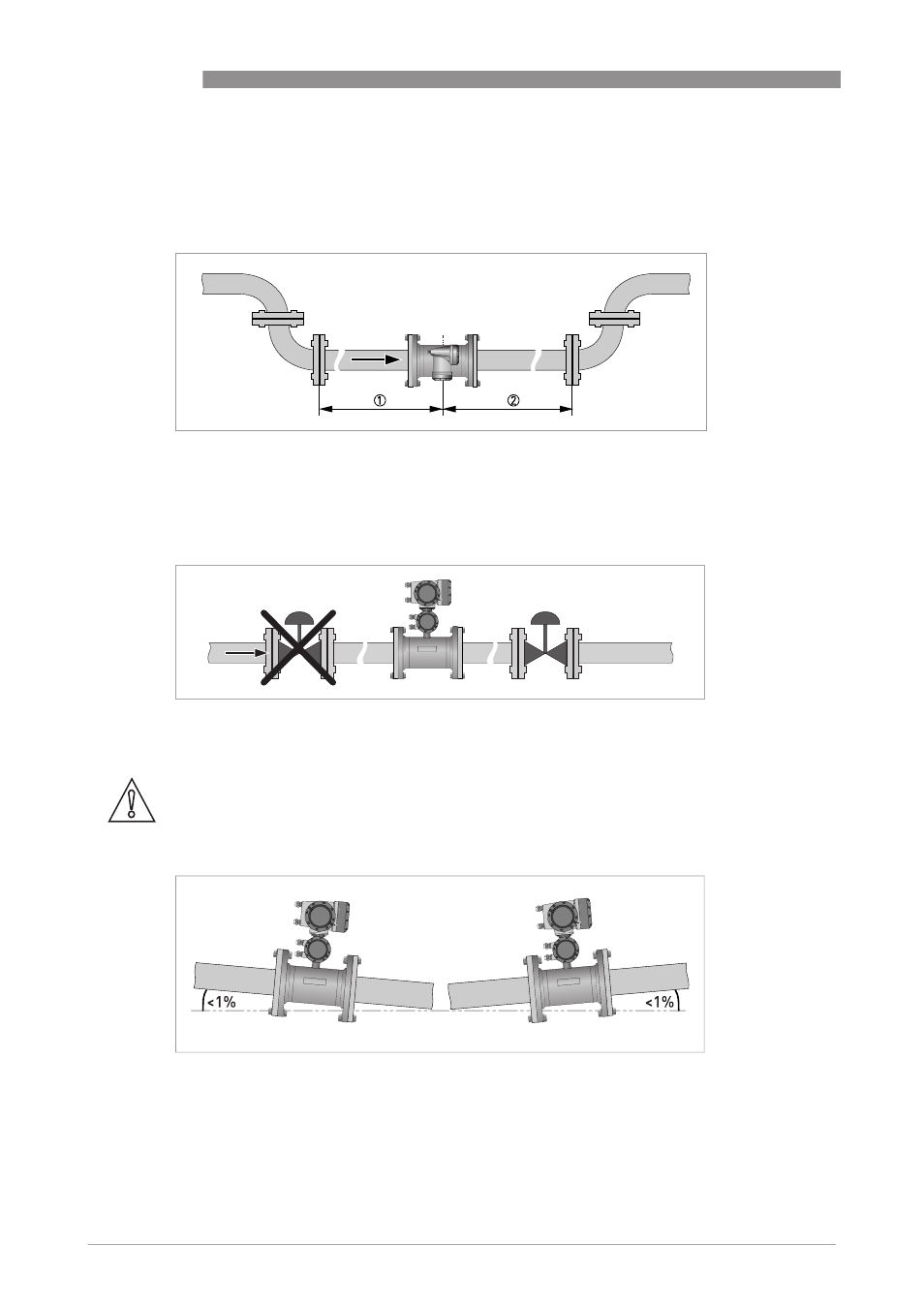

Pиcyнoк 2-6: Рекомендуемые длины прямых участков до и после прибора, вид сверху
1 ≥ 5 DN
2 ≥ 3 DN
Pиcyнoк 2-7: Установка перед регулирующим клапаном
Осторожно!
Точность измерений зависит от угла наклона. Для обеспечения наивысшей точности измерений
угол наклона не должен превышать ± 1%!
Pиcyнoк 2-8: Рекомендуемый угол наклона
