3.5 Устройство сигнального кабеля B (тип BTS 300)
• Сигнальный кабель B имеет тройную изоляцию и предназначен для передачи сигнала между
первичным преобразователем и электронным конвертером.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
3.6 Конструкция сигнального кабеля А (тип DS 300)
• Сигнальный кабель А имеет двойную изоляцию и предназначен для передачи сигнала между
первичным преобразователем и конвертером сигналов.
• Радиус изгиба кабеля: ≥ 50 мм / 2"

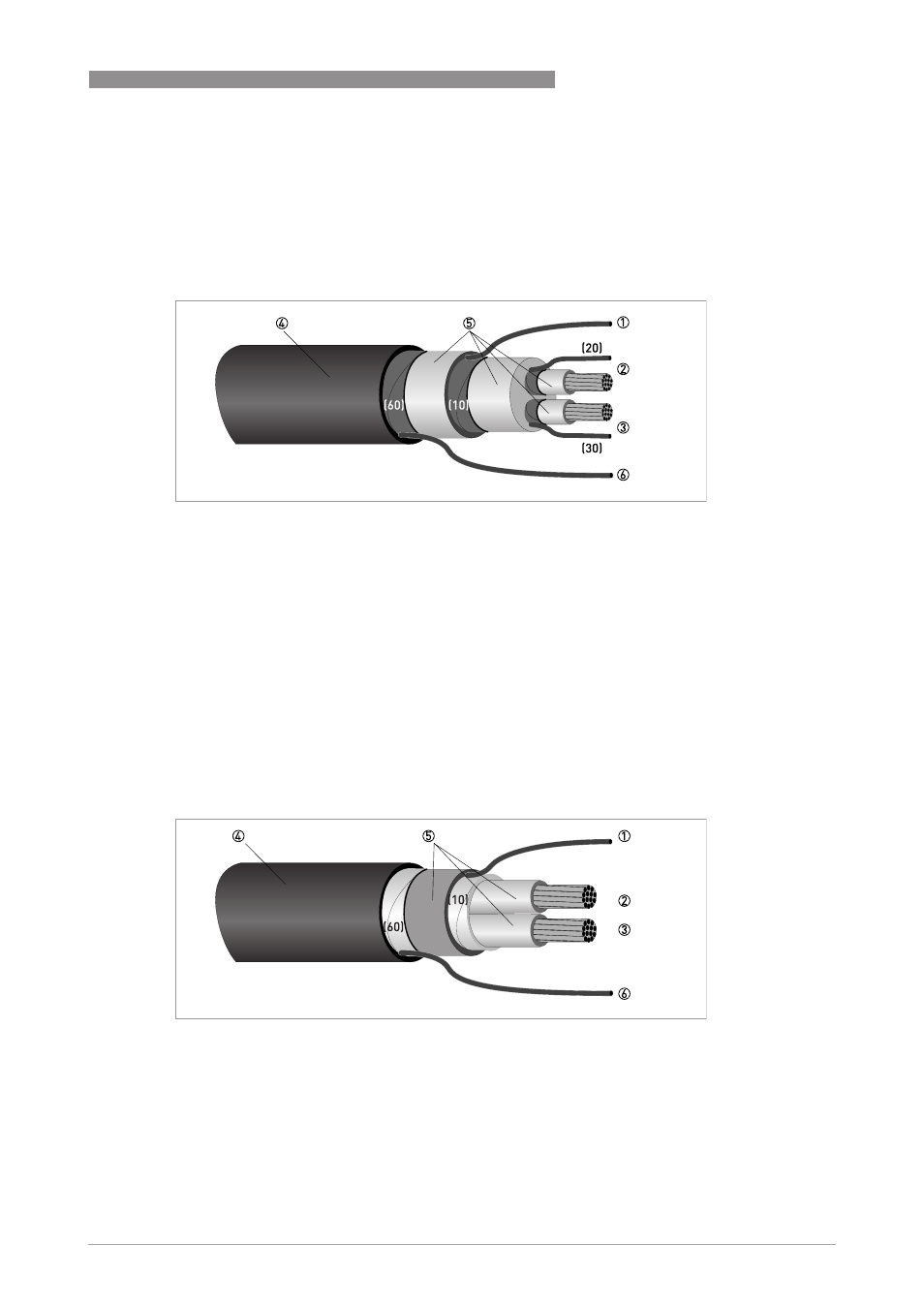

Pиcyнoк 3-3: Конструкция сигнального кабеля B
1 Многожильный заземляющий проводник внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (неизолированный и без защитного
покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / AWG 20, с многожильным заземляющим проводником (20) экрана
3 Изолированный проводник (3), 0,5 мм
2
, медный / AWG 20, с многожильным заземляющим проводником (30) экрана
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60), 0,5 мм
2
, медный / AWG 20 (неизолированный и без
защитного покрытия)
Pиcyнoк 3-4: Конструкция сигнального кабеля А
1 Многожильный заземляющий проводник (1) внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (неизолированый и без
защитного покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / AWG 20
3 Изолированный проводник (3), 0,5 мм
2
, медный / AWG 20
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60)
