3
Электрический монтаж
20
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002874901 - QS TIDALFLUX 2300 R02 ru
3.9 Подготовка кабеля обмотки возбуждения C для подключения к
первичному преобразователю
• Кабель обмотки возбуждения не входит в комплект поставки.
• Экран подключается в клеммном отсеке конвертера сигналов путём непосредственного контакта
зажима и экрана.
• Экран кабеля подключается к корпусу первичного преобразователя с помощью специального
кабельного уплотнения.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
Необходимые материалы
• Экранированный 2-проводный изолированный кабель с медными жилами
• Изоляционная трубка, размер в соответствии с используемым кабелем
• Термоусадочный кембрик
• Обжимные кабельные наконечники по DIN 46 228: типоразмер выбирается в соответствии с
используемым кабелем
1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Обожмите кабельными наконечниками окончания обоих проводников.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.

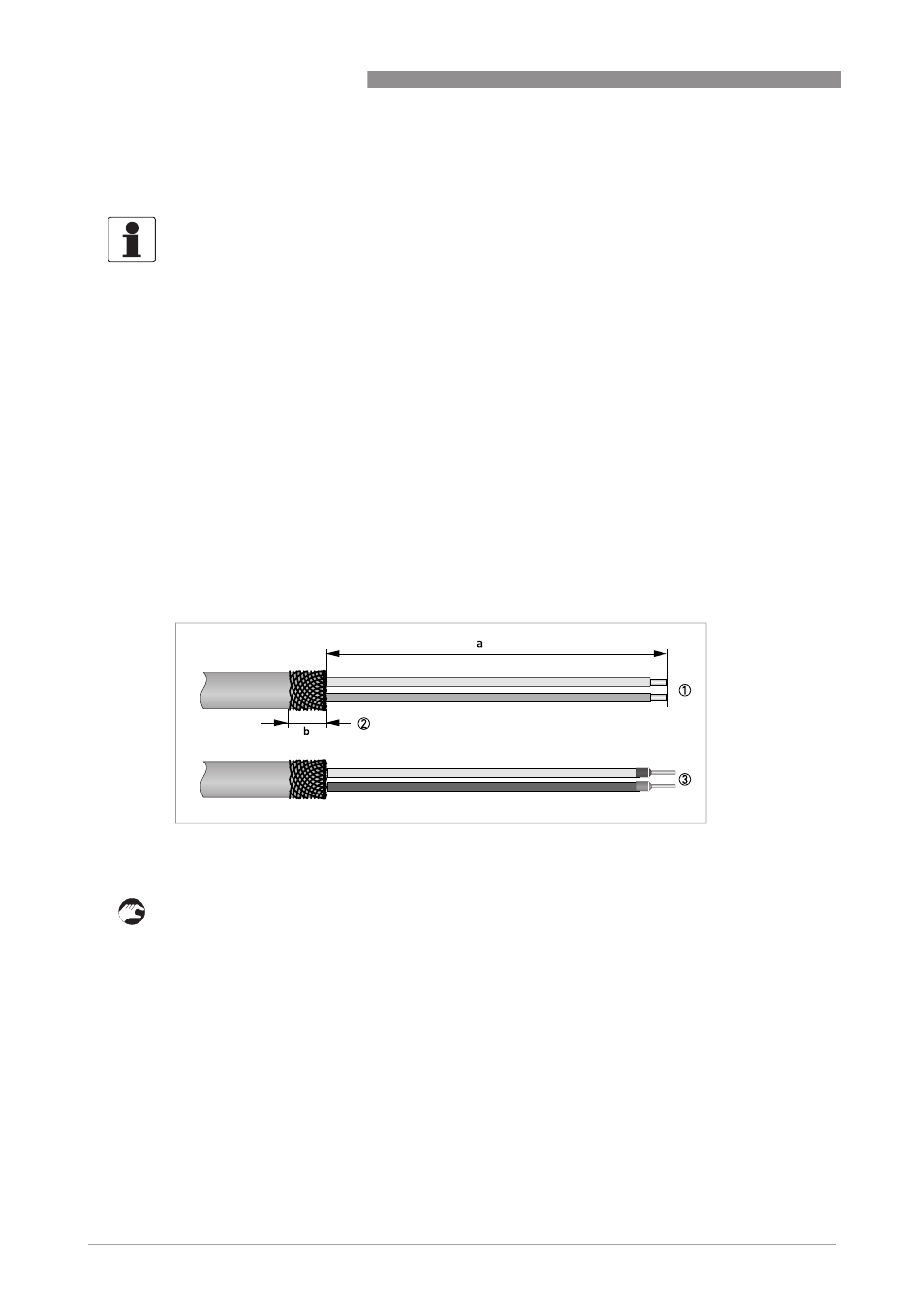

Pиcyнoк 3-7: Подготовка кабеля обмотки возбуждения C
a = 125 мм / 5"
b = 10 мм / 0,4"
