Монтаж
2
11
TIDALFLUX 2300 F
www.krohne.com
06/2013 - 4002874901 - QS TIDALFLUX 2300 R02 ru
2.8.8 Монтажное положение прибора
2.9 Требования к монтажу
2.9.1 Монтаж заземляющих колец
Осторожно!
Первичный преобразователь должен устанавливаться только в показанном на рисунке
положении, для того чтобы электроды всегда находились под слоем измеряемого продукта.
Ограничение вращение должно составлять ± 2° для обеспечения точности измерений.

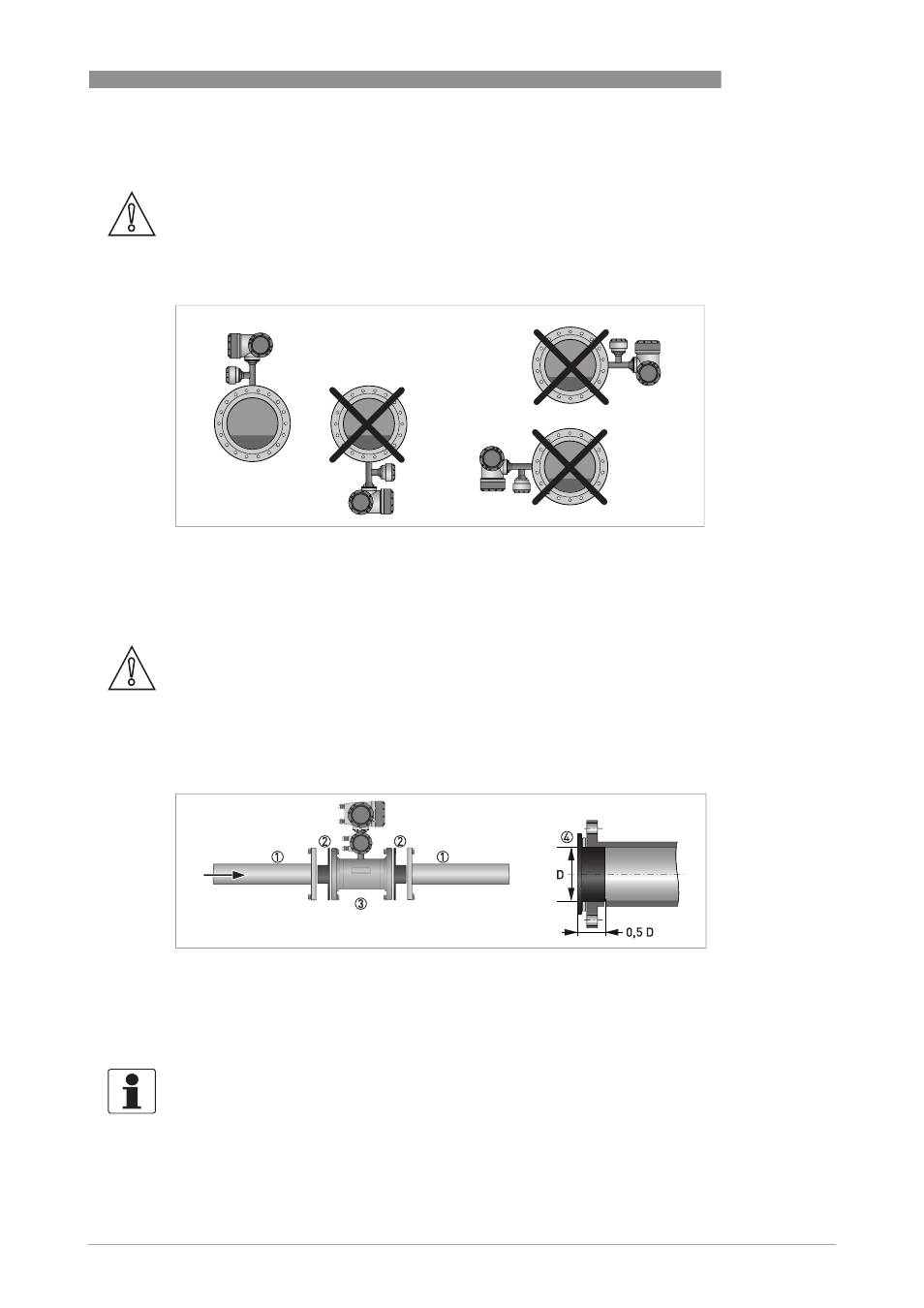

Pиcyнoк 2-13: Монтажное положение прибора
Осторожно!
Для обеспечения надежного измерения уровня абсолютно необходимо, чтобы внутренняя
поверхность соединительного трубопровода являлась электропроводной и была заземлена. Если
это невозможно, могут быть поставлены изготовленные по индивидуальному заказу
заземляющие кольца с цилиндрическим выступом. В случае сомнения свяжитесь, пожалуйста, с
ближайшим представительством фирмы KROHNE.
Pиcyнoк 2-14: Заземление с использованием заземляющих колец
1 Существующий трубопровод
2 Заземляющие кольца, изготовленные под заказ в соответствии с внутренним диаметром трубопровода
3 TIDALFLUX
4 Вставьте цилиндрическую часть заземляющего кольца в трубопровод. Между заземляющим кольцом и фланцем установите
соответствующую уплотнительную прокладку.
Информация!
Размеры заземляющих колец зависят от диаметра и доступны по запросу.
