Технические характеристики

4

25

TIDALFLUX 2300 F

www.krohne.com

06/2013 - 4002874901 - QS TIDALFLUX 2300 R02 ru

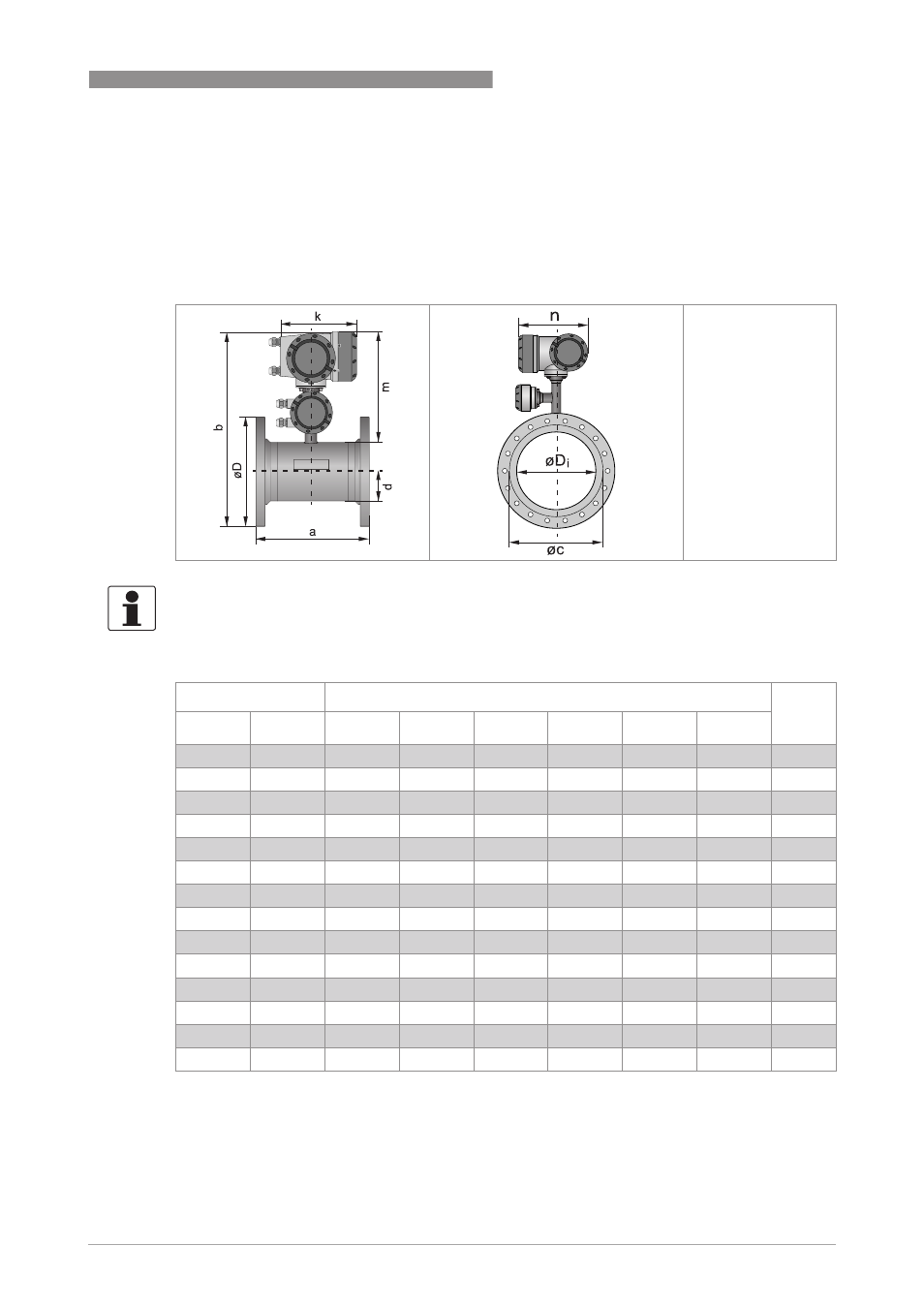

4.1 Габаритные размеры и вес

Внутренний диаметр трубопровода должен совпадать с внутренним диаметром расходомера. Так как
внутренний диаметр не является стандартным типоразмером DN, следует выбирать такую трубу,
внутренний диаметр которой немного больше диаметра расходомера. Если ожидается большое
количество отложений или жировых веществ, оптимальным решением будет использование
компенсационных колец с обеих сторон для обеспечения плавного перехода.

EN 1092-1

k = 230 мм / 89,1"

m = 265 мм / 10,4"

n = 251 мм / 9,9"

Информация!
Детальные 2D и 3D чертежи доступны на интернет-сайте фирмы-изготовителя.

Типоразмер

Габаритные размеры [мм]

Вес

(прибл.)

[кг]

DN

PN

a

b

∅c

d

∅D

∅D

i

200

10

350

582

291

146

340

189

40

250

10

400

630

331

166

395

231

54

300

10

500

680

381

191

445

281

66

350

10

500

733

428

214

505

316

95

400

10

600

791

483

242

565

365

115

500

10

600

894

585

293

670

467

145

600

10

600

1003

694

347

780

567

180

700

10

700

1120

812

406

895

666

265

800

10

800

1235

922

461

1015

768

350

900

10

900

1356

1064

532

1115

863

425

1000

10

1000

1447

1132

566

1230

965

520

1200

6

1200

1639

1340

670

1405

1169

659

1400

6

1400

1842

1521

761

1630

1367

835

1600

6

1600

2042

1721

861

1830

1549

1659
