Электрический монтаж

3

21

TIDALFLUX 2300 F

www.krohne.com

06/2013 - 4002874901 - QS TIDALFLUX 2300 R02 ru

3.10 Интерфейсный кабель

В качестве интерфейсного кабеля используется экранированный кабель LIYCY 3 x 1,5 мм

2

.

1 Зачистите проводник на отрезке a.
2 Обрежьте внешний экран по размеру b и заверните его на внешнюю оболочку.
3 Обожмите кабельными наконечниками окончания проводников 1, 2 и 3.

Подключите экран с обеих сторон кабеля через специальное кабельное уплотнение.

Подготовка интерфейсного кабеля

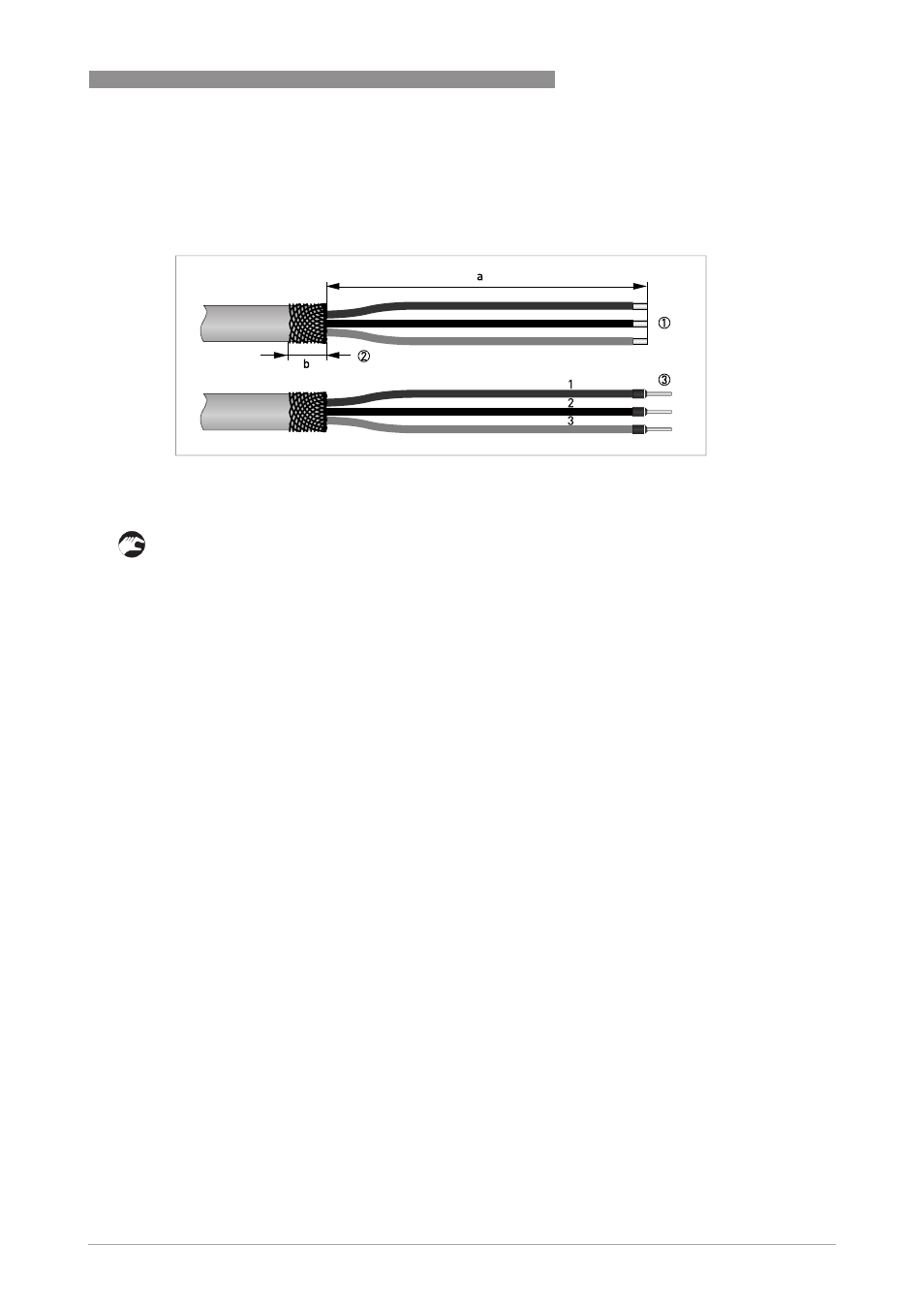

Pиcyнoк 3-8: Подготовка интерфейсного кабеля

a = 100 мм / 4"
b = 10 мм / 0,4"
