Предварительная информация
Подключение
Перед эксплуатацией данного аппарата его необходимо
подключить к телевизору и/или усилителю.
Перед выполнением соединений
Не подключайте шнур питания до тех пор, пока не
будут выполнены полностью все соединения.
Подключайте выход VIDEO OUT данного аппарата к
видео входу телевизора напрямую. При подключении
выхода VIDEO OUT данного аппарата к телевизору
через видеомагнитофон при воспроизведении дисков,
защищенных от копирования, могут возникнуть
проблемы с изображением на мониторе. Проблемы с
изображением могут возникнуть также и при
подключении данного аппарата к телевизору со
встроенным видеомагнитофоном.

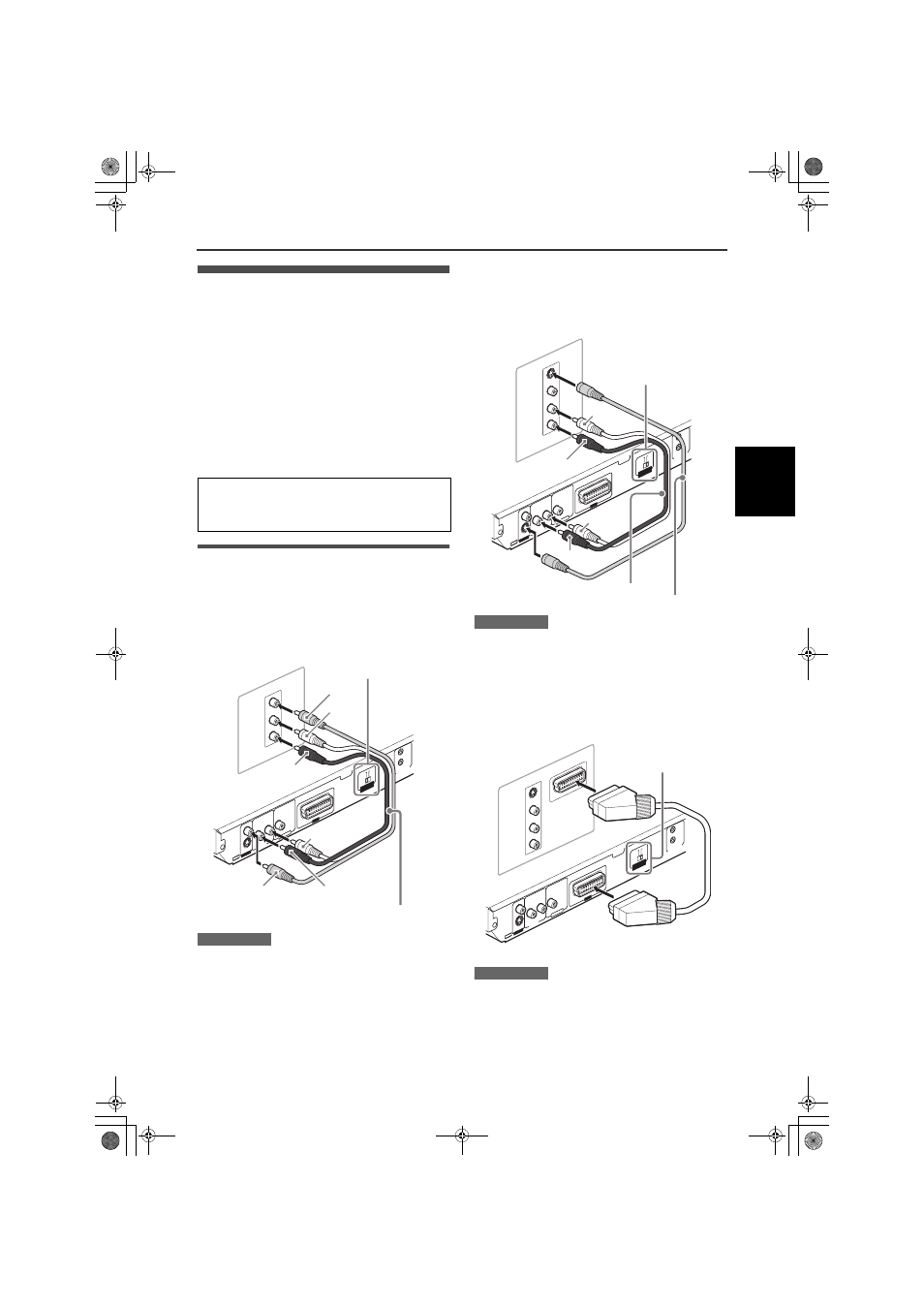

Подключение к телевизору
В разделах A-C ниже описаны подключения данного
аппарата только к телевизору, так, чтобы можно было
слышать звуковой сигнал телевизора.
A Подключение к обычному телевизору
ПРИМЕЧАНИЯ
При данном типе подключения установите VIDEO SIGNAL
SELECTOR в положение "COMP./RGB."
Не подключайте несколько устройств с использованием
нескольких разъемов.
Если на вашем телевизоре вместо стерео аудио входа
имеется монофонический аудио вход, то вам следует
использовать дополнительный аудио кабель, который
преобразует стерео аудио выходной сигнал в
монофонический.
B Подключение к телевизору с разъемом S-video
Если на вашем телевизоре имеется вход S-VIDEO, то для
получения изображения лучшего качества в дополнение к
VIDEO (стандартному) соединению, его следует соединить с
выходом S-VIDEO данного аппарата, используя для этого
S-video кабель.
ПРИМЕЧАНИЯ
При данном типе подключения установите VIDEO SIGNAL
SELECTOR в положение "Y/C".
Не подключайте несколько устройств с использованием
нескольких разъемов.
C Подключение к телевизору с разъемом SCART
Воспользоваться данным аппаратом можно, просто подключив
его к телевизору при помощи 21-штырькового кабеля SCART.
ПРИМЕЧАНИЯ
При данном типе подключения установите VIDEO SIGNAL
SELECTOR в соответствии с вашим телевизором. Более
подробную информацию см. на стр. 5.
Не подключайте несколько устройств с использованием
нескольких разъемов.
Далее в тексте слово "телевизор" может заменяться
словом "монитор" или "проектор".
Названия разъемов разных компонентов могут отличаться
от названий, упоминающихся в данном руководстве.
RIGHT
LEFT
AUD
IO
VIDEO
IN
RIGHT
LEFT
COAXIAL
VIDEO
S-VIDEO
PCM
/STREAM
VID
EO O
UT
AV O
UT
AUDIO
OU
T
DIG
ITAL O
UT
AV COMPU LINK
COM
P.
/RG
B
Y/C
VIDEO SIGNAL
SELECT
OR
Желтый
Белый
Красный
Данный
аппарат
Аудио/видео кабель (входит в комплект поставки)
Белый
Красный
Желтый
ТВ
VIDEO SIGNAL SELECTOR
См. "Примечания" ниже.
RIGHT
LEFT
AUD
IO
VIDEO
S-VIDEO
IN
RIGHT
LEFT
COAXIAL
VIDEO
S-VIDEO
PCM
/STREA
M
VID
EO O
UT
AUD
IO O
UT
DIG
ITAL O
UT
AV COM
PU LINK
COM
P.
/RG
B
Y/C
VIDEO SIGNAL
SELECT
OR
AV O
UT
ТВ
Белый
Красный
Данный
аппарат
Красный
Белый
VIDEO SIGNAL SELECTOR
См. "Примечания" ниже.
Кабель S-video (не входит в комплект поставки)
Аудио кабель (не входит в комплект поставки)
RIGHT
LEFT
COAXIAL
VIDEO
S-VIDEO
PCM
/STR
EAM
VID
EO O
UT
AUD
IO O
UT
DIG
ITAL
OU
T
AV COMPU LINK
COM
P.
/RG
B
Y/C
VIDEO SIGNAL
SELECT
OR
RIGHT
LEFT
AUD
IO
VIDEO
S-VIDEO
IN
IN
AV O
UT
ТВ
Данный
аппарат
Кабель SCART (не входит
в комплект поставки)
VIDEO SIGNAL SELECTOR
См. "Примечания" ниже.
