Руководство пользователя
6. Приложения
146
www.qtech.ru
17
RC(A)
синхронизация
приёма
9
RC(B)
синхронизация
приёма
1
FGND
Заземление корпуса
7
GND
Сигнальное
заземление
8
DCD
Детектирование
несущей

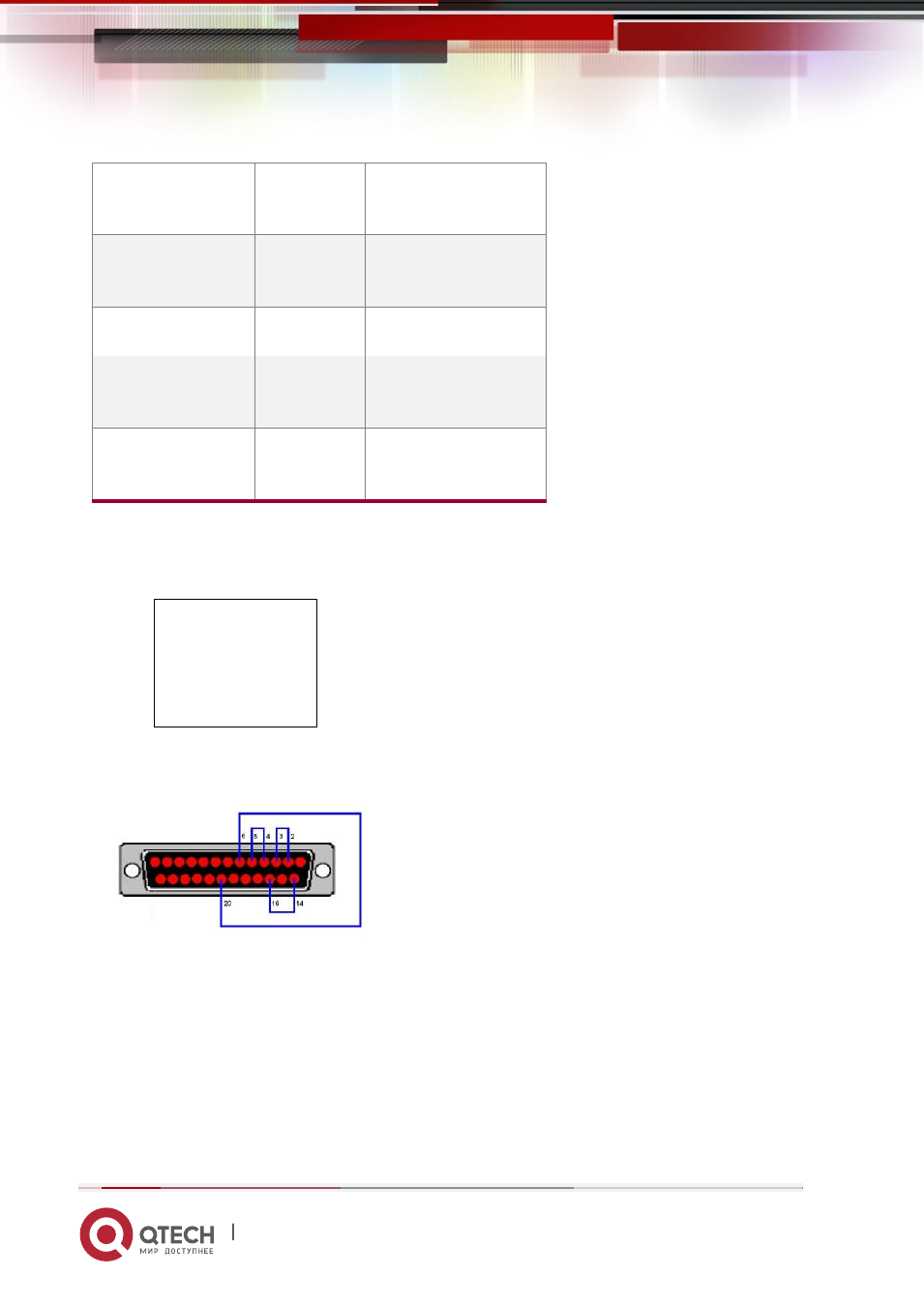

Схема распайки разъёма DB-25(m) для шлейфа:
PIN2 ----PIN3
PIN14---PIN16
PIN4 ----PIN5
PIN6 ---PIN20
Вид сзади разъёма DB-25(m) для шлейфа:
