Руководство пользователя
6. Приложения 144
www.qtech.ru
6.10 Физический шлейф интерфейса Е1
RJ-48C
№ контакта
Назначение
4 Передача А
3 Экран
1 Приём А
6 Экран
5 Передача Б
2 Приём Б

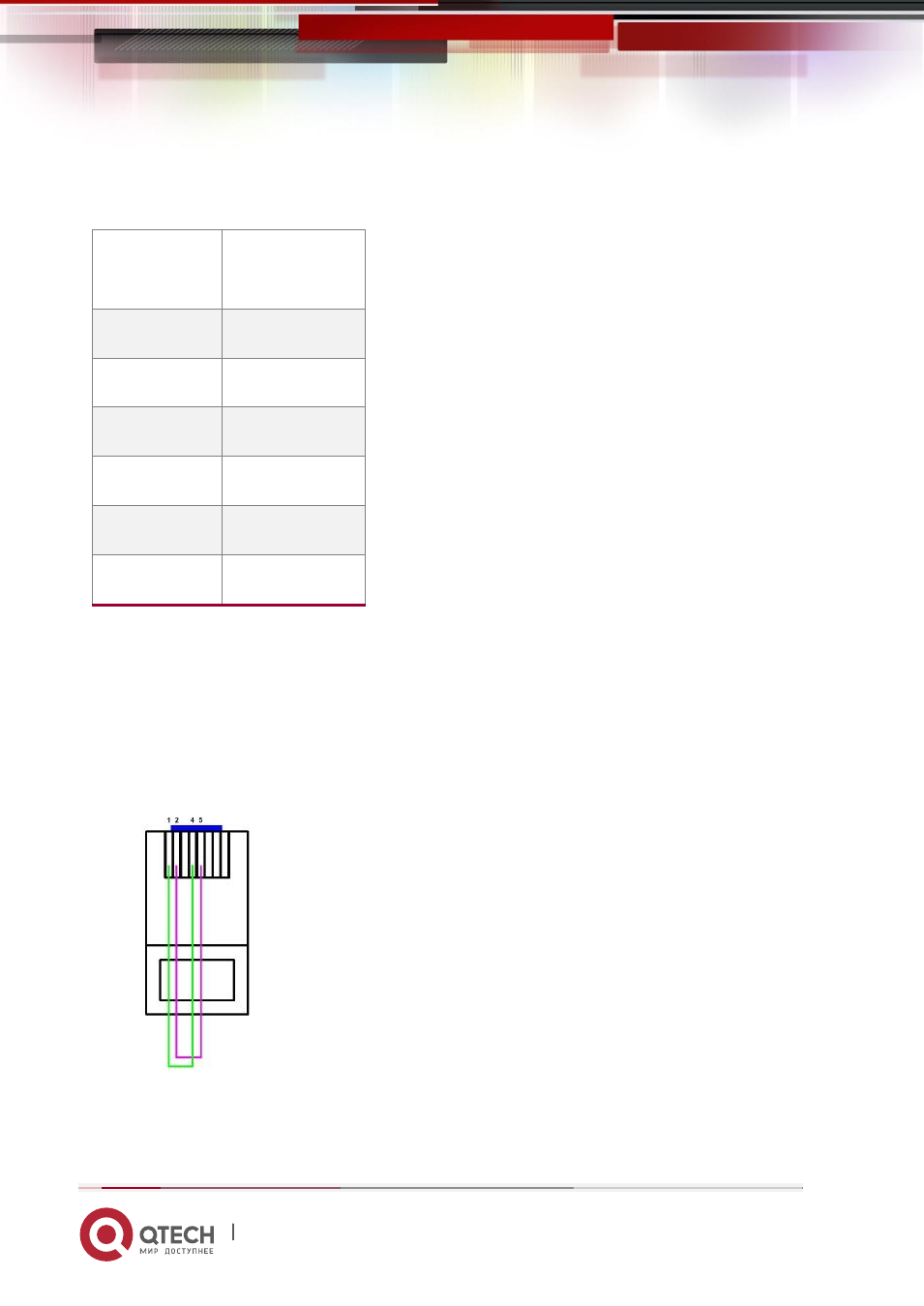

Для изготовления шлейфа необходимо в разъёме RJ-45 соединить контакты 1 с 4 и 2 с 5.
Вид сверху физического шлейфа, выполненного на разъёме RJ-45:
