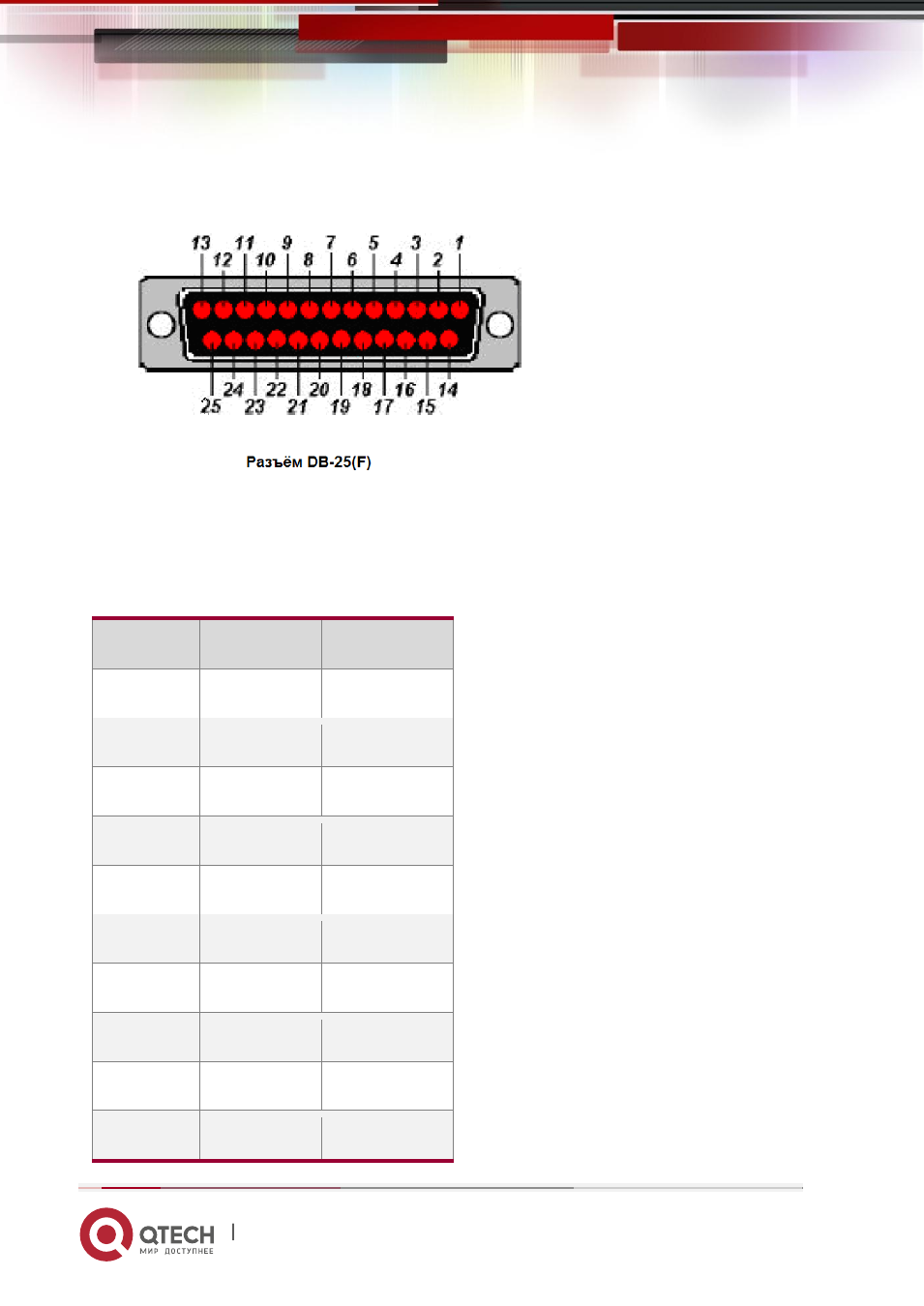

Вид спереди разъёма f DB-25(F) на задней панелиl:

6.3 Согласующий кабель V.35 DB25(M) в M.34(F)

Распределение контактов согласующего кабеля интерфейса V.35:

DB-25

Сигнал

M.34

2

TD

P

14

TD

S

3

RD

R

16

RD

T

4

RTS

C

5

CTS

D

6

DSR

E

20

DTR

H

24

XTC

U

11

XTC

W
