2.2. Задняя панель

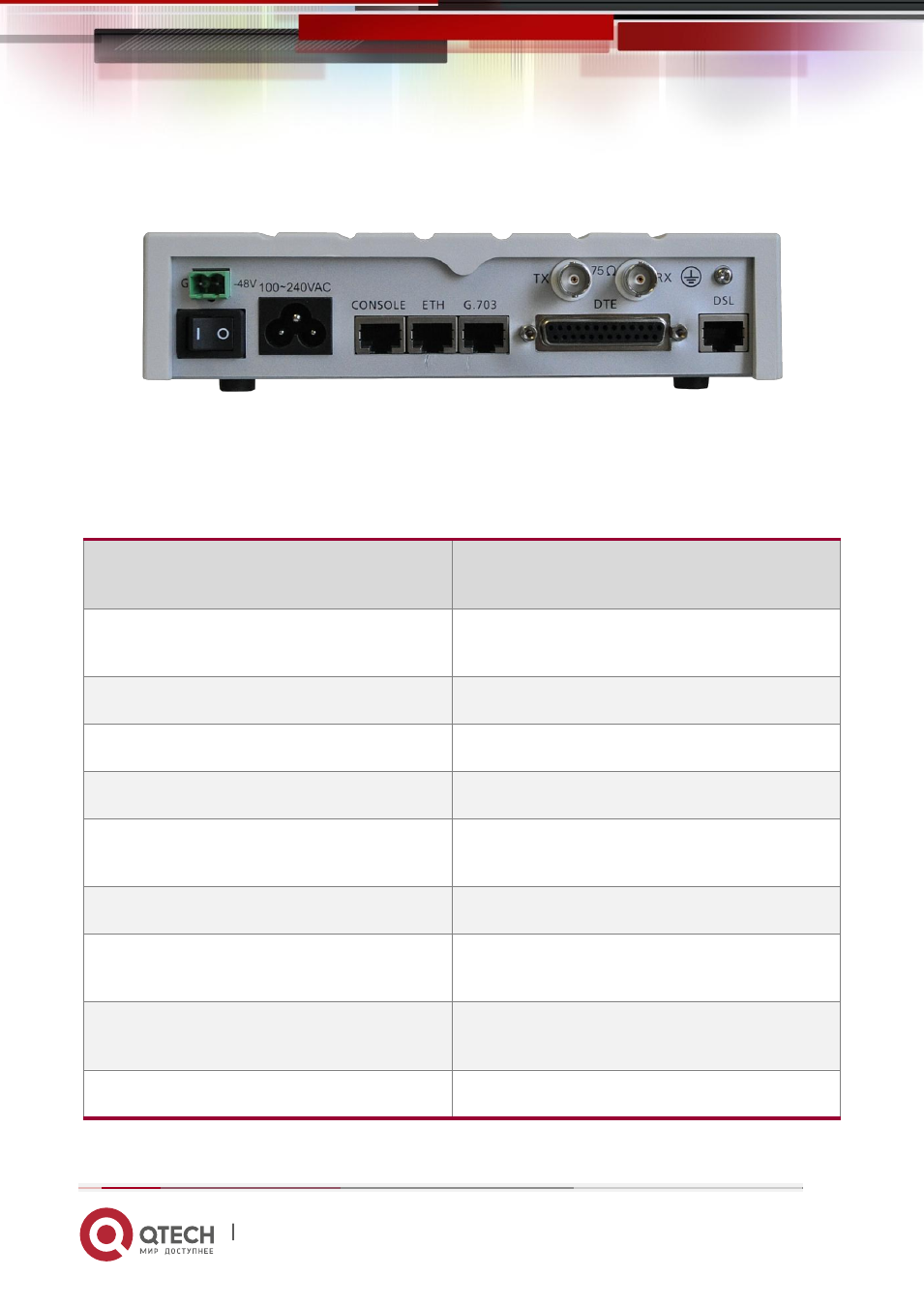

На задней панели размещены разъемы питания для постоянного и переменного тока,
выключатель питания переменного тока, разъёмы RJ-45 для консольного кабеля и
Ethernet cable, RJ-48C или BNCдля Е1, DB-25F для V.35 и RJ-45 для DSL линии.
Описание разъёмов
ON
Выключатель питания. В положении 1 – ВКЛ, в
положении 0 – ВЫКЛ.
100 - 240Vac
Разъём IEC-320 C6 AC. Поддерживает функцию
адаптации напряжения от 100В до 240В
-48V GND
Разъём питания для постоянного тока (-48В)
CONSOLE
RJ-45 для конфигурирования и обслуживания
ETH
RJ-45 для подключения ЛВС
E1
RJ-48C для подключения Е1 по симметричному
кабелю 120 Ом
SERIAL
DB-25(F) для RS-530 и V.35
TX
BNC для подключения передачи Е1 по
несимметричному кабелю 75 Ом
RX
BNC для подключения приема Е1 по
несимметричному кабелю 75 Ом
DSL
RJ-45 для подключения линии DSL
