Руководство пользователя
6. Приложения
137
www.qtech.ru

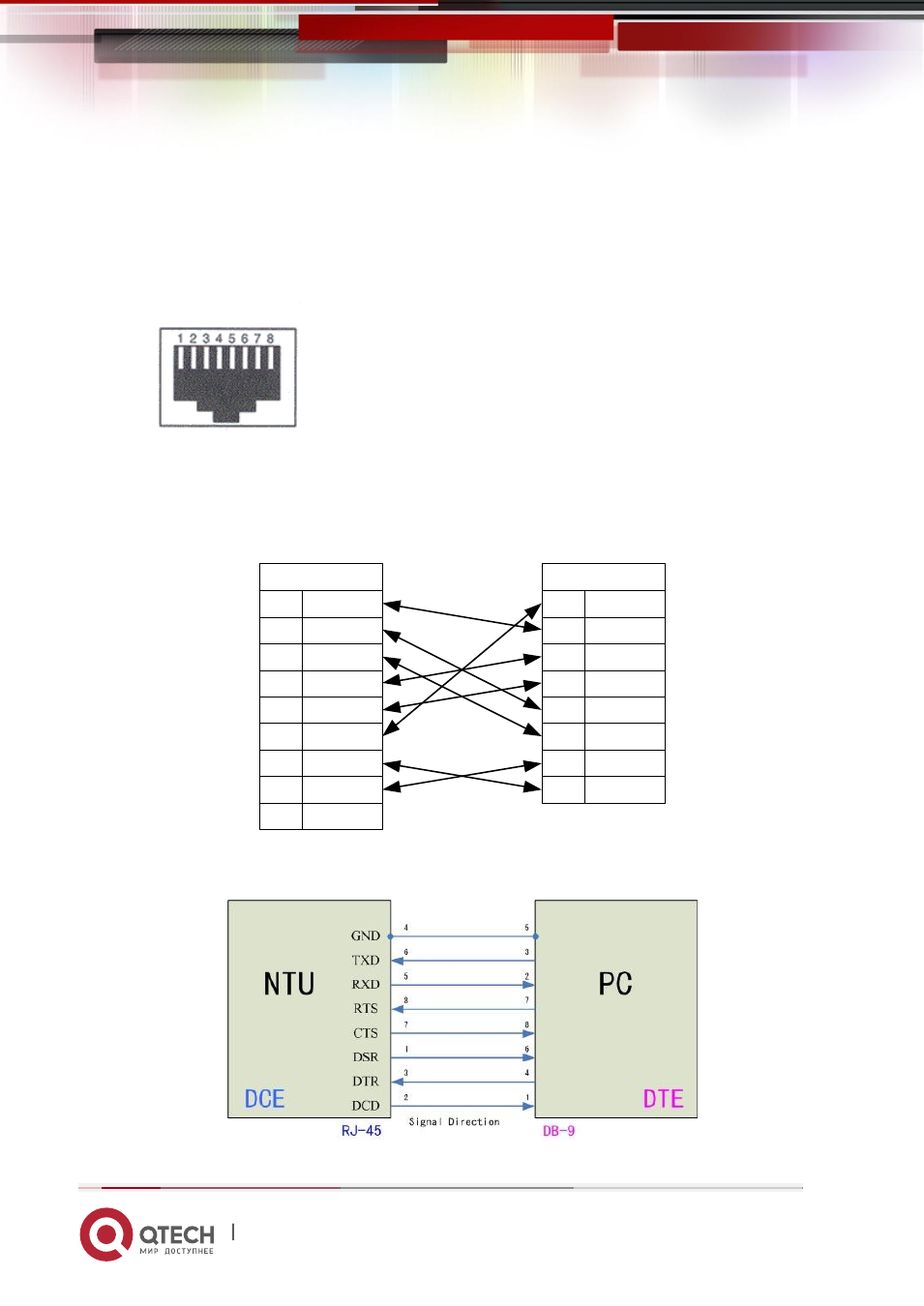

6.4 Консольный кабель
Вид разъёма консольного кабеля RJ-45 на задней панели:
Переходной кабель с разъёма DB-9(F) на RJ-45:
DCD
1
RXD
2
TXD
3
DTR
4
GND
5
DSR
6
RTS
7
CTS
8
DSR
1
DCD
2
DTR
3
GND
4
RXD
5
TXD
6
CTS
7
RTS
8
NC
9
DB9 (Female)
RJ-45
Направление сигналов консольного кабеля
