Руководство пользователя
6. Приложения
140
www.qtech.ru
6.6 Несимметричный кабель интерфейса E1

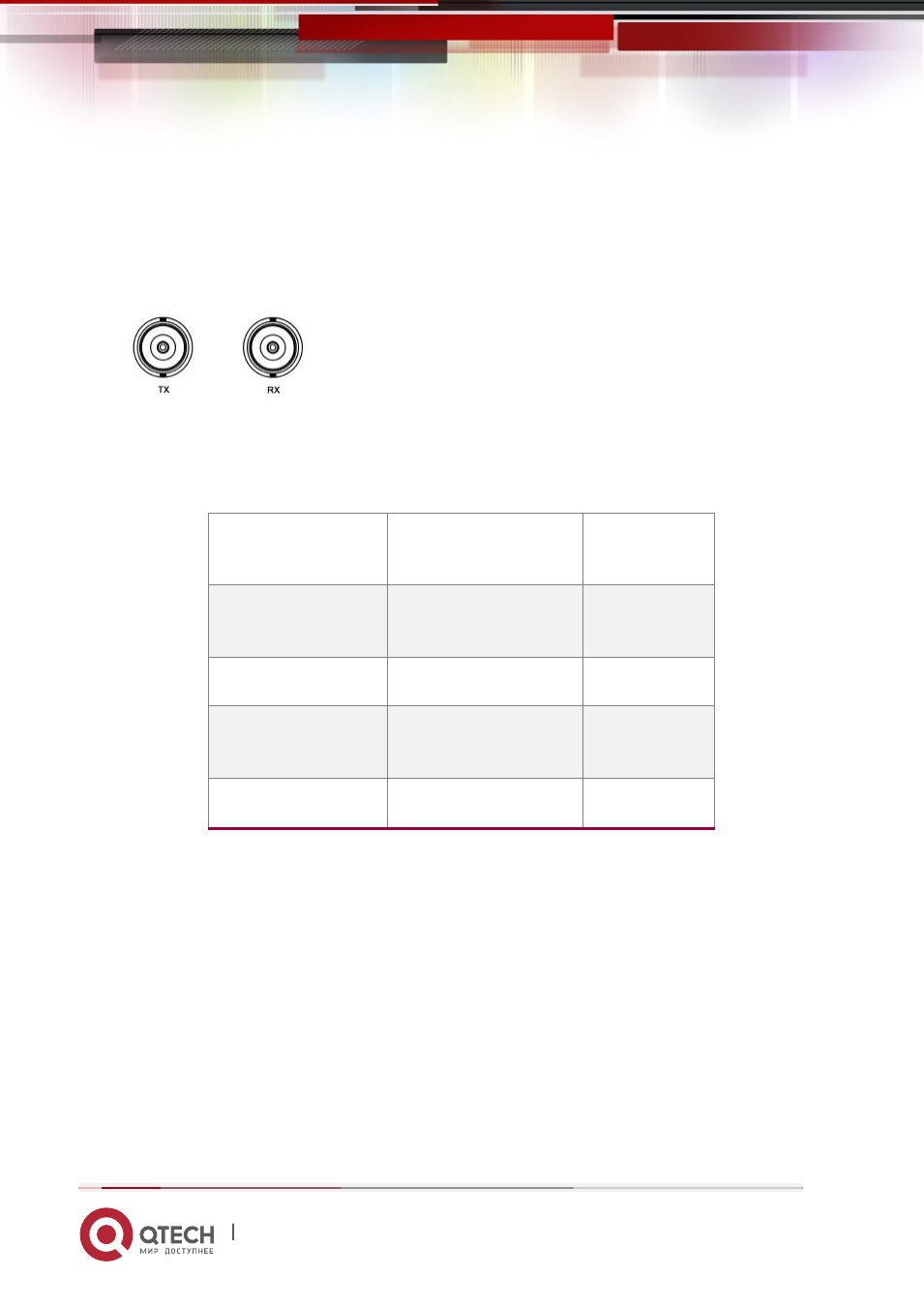

Вид спереди разъёмов типа BNC на задней панели:
Внутреннее соединение между разъёмами BNC и RJ-48C:
Наименование
сигнала
BNC
RJ-48C
Transmit Tip
Центральная
жила
разъёма Tx
5
Transmit Ring
Экран разъёма Tx
4
Receive Tip
Центральная
жила
разъёма Rx
2
Receive Ring
Экран разъёма Rx
1
