Таблица 15 – Назначение контактов разъема DB9
Выбор режима RS232 необходимо dip переключателем k1[1] из таблицы
№16. RS232 использует 2,3 и 5 контакты. Синхронный интерфейс
использует 1,4,6,7,8,9 контакты.
Таблица 16 – назначение dip переключателей.
№ dip
Описание
K1[1]
Выбор режима RS232
ON: USRT синхронный;
OFF: UART асинхронный;
K1[2]
RJ45/BNC включение заземления.
ON: вкл. заземление;
OFF: выкл. заземление;
K1[3]
Разрешить/запретить асинхронный RS232
ON: разрешить UART;
OFF: запретить UART;
K1[4]
ON: отладочный режим;
OFF: нормальный режим.
Примечание! Когда используется overhead Е2 и канал данных в одно и
тоже время, канал данных прервется на передачу overhead E2. После
прекращения передачи Е2 передача канала данных возобновится.
4.7 МОДУЛЬ FE01 (EOS).

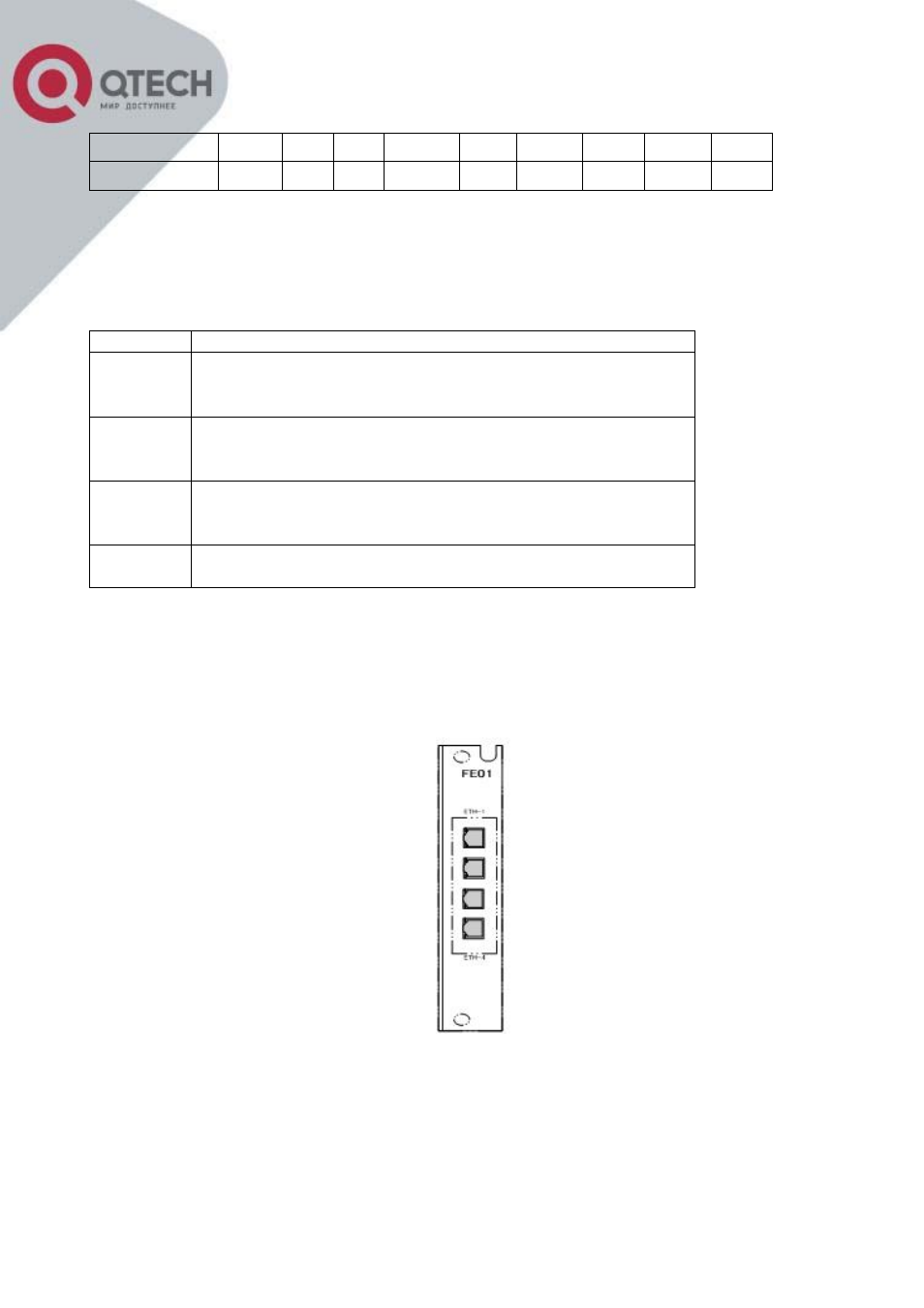

Рисунок 18 – Фронтальный вид модуля FE01.
Модуль предназначен для передачи EoS (Ethernet over SDH) трафика
Ethernet через сеть SDH и может быть установлен в один из
универсальных слотов.
Поддержка VC12 VCAT, VCAT можно выбрать с 1-го по 63-ий, четыре
порта изолированы друг от друга.
DB9
1
2
3
4
5
6
7
8
9
Назначение TCLK- RxD TxD TCLK+ GND TXD+ TXD- RXD+ RXD-
