Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 4 – Описание dip переключателей
№ DIP
Описание
1
ON: установка сервисного IP адреса 192.192.192.192;
OFF: возвращение исходного IP адреса.
2
ON: модуль управления находится в режиме ожидания, мультиплексор не
доступен для управления в СУ, только режим наблюдения;
OFF: модуль управления находится в режиме управления.
3
ON: Аварии об изменениях модулей в SDH записываются в базу данных,
но
при
этом
необходимо
нажать
кнопку
«confirm
current
configuration».
OFF: Аварии об изменениях модулей в SDH не записываются в базу
данных.
4
Зарезервирован.
Примечание! По умолчанию все DIP переключателей в состоянии OFF.
Внимание! При использовании 3-го dip переключателя и смены модулей в
«горячем» режиме необходимо использовать кнопку «confirm current
configuration» в системе управления.
По
умолчанию
IP
адрес
Ethernet
порта
192.192.4.2,
маска
255.255.255.0.
- Поддержка скорости 10/100 Мбит/с;
- Поддержка auto MDI/MDI-X;
- Поддержка автоопределения;
- Тип коннектора RJ-45;
- 1 порт Ethernet на передней панели, 2 порта на тыльной стороне
предназначены для каскадирования;
- Поддержка протокола Q3;
- Поддержка дуплекс, полудуплекс;
4.2.1 РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
Таблица 5 – Назначение выводов на коннекторе
№ контакта
1
2
3
4
5
6
7
8
Назначение TxD+ TxD- RxD+ -
- RxD- -
-

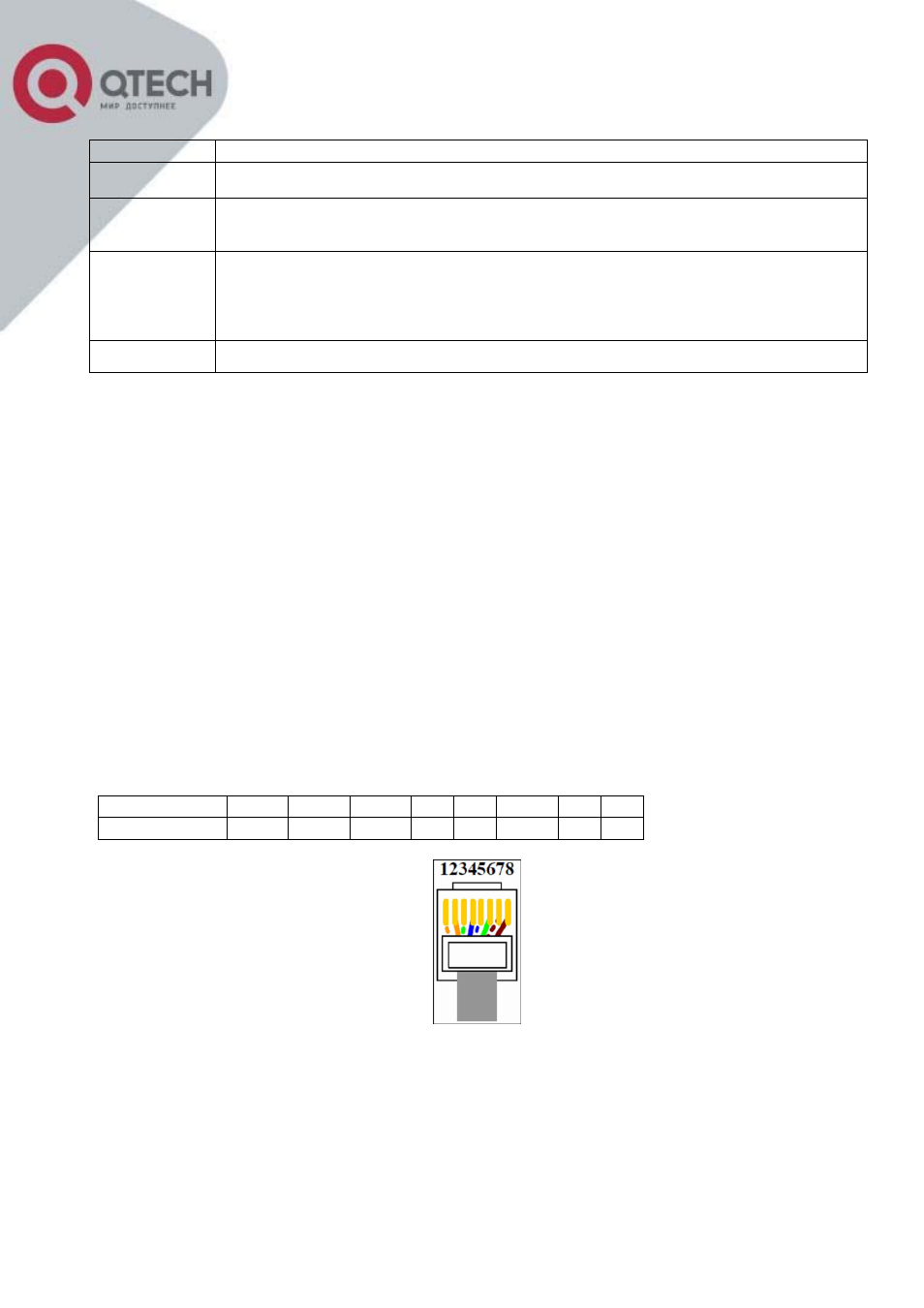

Рисунок 5 – Расположение выводов на коннекторе RJ-45.
Для подключения необходимо изготовить кабель с использованием UTP
CAT-5 или выше. Обратите внимание, что длина кабеля не должна
превысить 100 метров.
