Инструкция по эксплуатации QTECH QBM-7400 3U
Страница 11
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

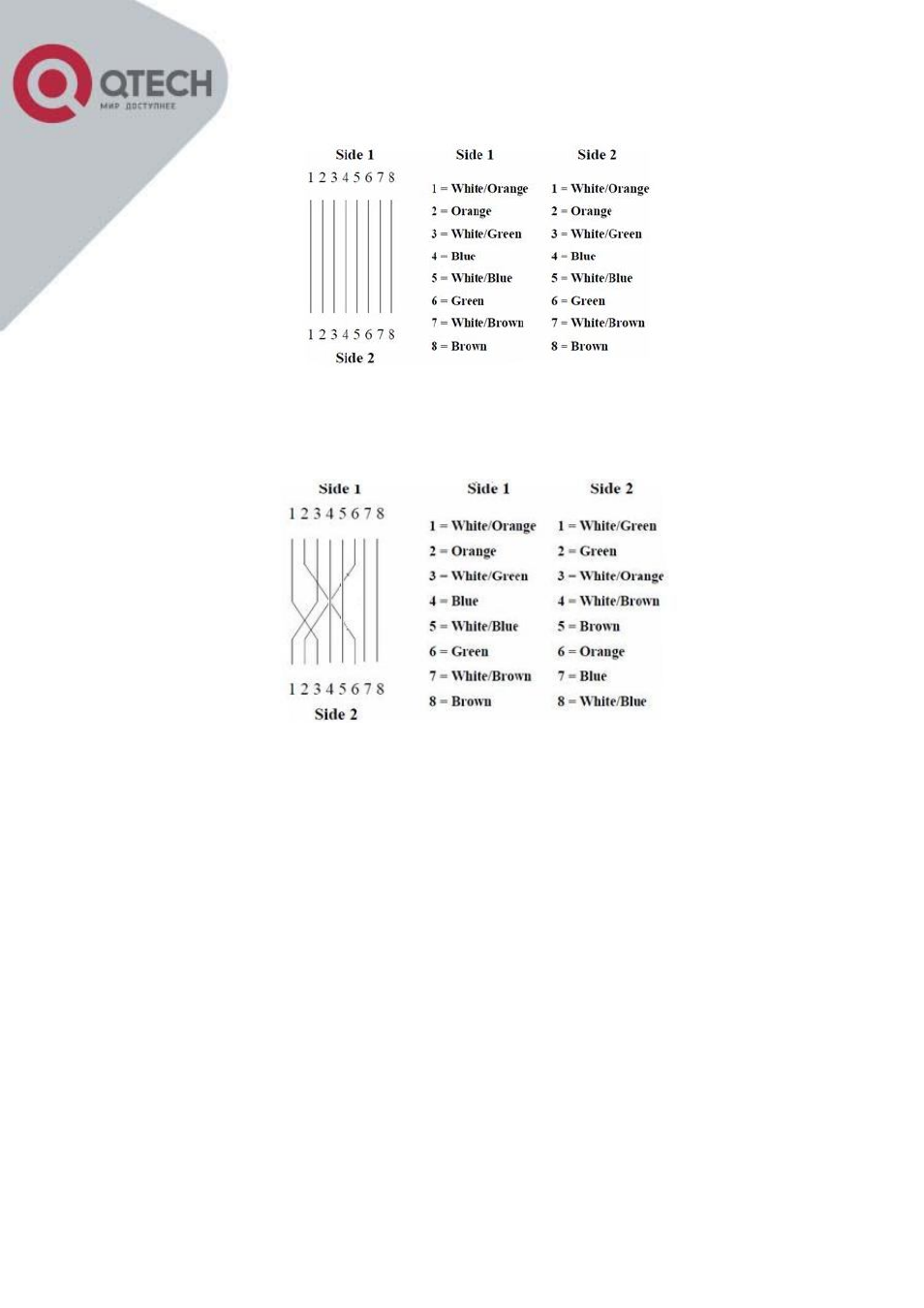

4.2.3 ПРЯМОЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 6 – Прямой кабель для Ethernet
4.2.4 КРОССОВЫЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 7 – Кроссовый кабель для Ethernet
Установка сервисного IP адреса 192.192.192.192 переключить 1-ый DIP
switch в положение ON, установить на сетевом интерфейсе компьютера
IP адрес 192.192.192.Х и маску 255.255.0.0, где Х={1-254}, кроме
192.
Внимание! Установка сервисного IP адреса используется, когда
невозможно определить IP адрес мультиплексора, сервисный IP адрес
устанавливается на 5 минут.
Подключить патчкорд к порту Ethernet мультиплексора и компьютера,
если известен IP адрес мультиплексора (по умолчанию 192.192.4.2), то
задать IP адрес на сетевом интерфейсе компьютера 192.192.4.Х маска
подсети 255.255.255.0, где Х={1-254}, кроме IP мультиплексора.
Подключиться через telnet по IP адресу (порт 23), ввести логин root
и пароль root (по умолчанию, изменению не подлежит). Программное
обеспечение для данной платформы SDH основано на ядре Linux. Далее
необходимо выполнить команду для изменения прав доступа к файлу.
# chmod 777 /usr/application/tools/fw_accenv (нажать Enter)
Далее выполнить команду задания IP адреса для SDH.
# fw_accenv -s ipaddr Х.Х.Х.Х (нажать Enter)– команда для смены IP
адреса, где Х.Х.Х.Х IP адрес мультиплексора.
