Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 11 – Назначение контактов коннектора RJ-45.
В модуле EP03 поддерживаются оба импеданса 75Ом и 120Ом, выбирается
путем переключением dip switch k1~k6 ON-75ОМ, OFF-120Ом.

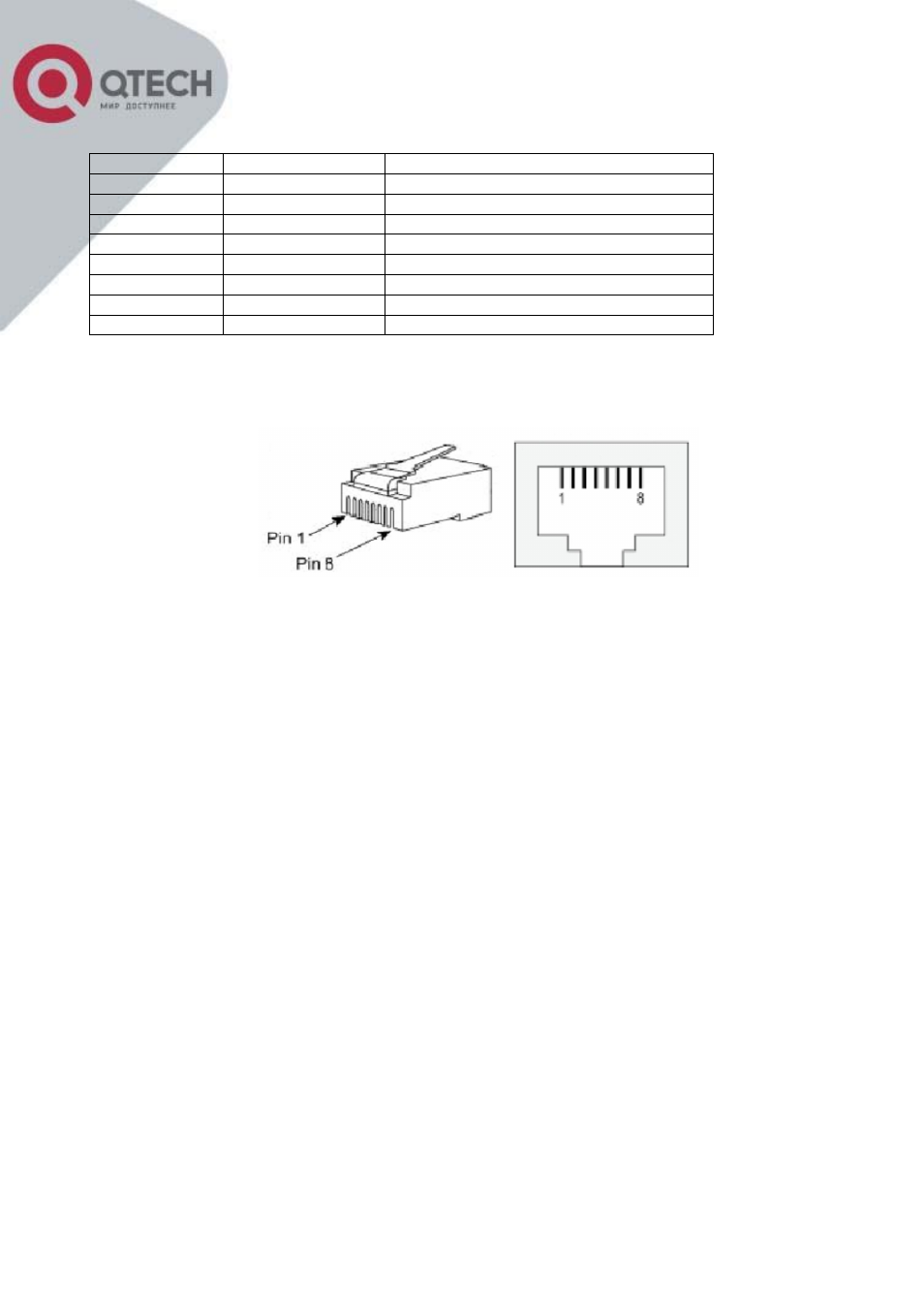

Рисунок 15 – Расположение выводов на коннекторе RJ-45.
Модули EP01/T и EP03/T функционируют при импедансе линии 120Ом.
RJ45 pin
№ E1
Рекомендуемый цвет кабеля
1
E1_IN(1)-
Синий
2
E1_IN(1)+
Бело-синий
3
E1_OUT(1)+
Оранжевый
4
E1_OUT(1)-
Бело-оранжевый
5
E1_IN(2)-
Зеленый
6
E1_IN(2)+
Бело-зеленый
7
E1_OUT(2)+
Коричневый
8
E1_OUT(2)-
Бело-коричневый
