Таблица 10 - Индикация модуля OS01
Тип коннектора: SC/PC (опционально FC), 2 волокна или WDM;
Линейное кодирование: NRZ;
Линейная скорость: STM-1 155,52 Мбит/с;
Поддержка протекции 1+1 (MSP, SNCP).
Поддержка
кросс
коннектов
однонаправлены,
двунаправлены,
multicast/broadcast.
Поддержка BER теста внутренних 2-х Е1 потоков;
Поддержка каналов управления по 2 Е1 потокам;
Поддержка протекции 1+1 MSP, SNCP.
Модуль является для SDH 7400 трибутарной картой, а связывается она с
агрегатной картой SDH уровня STM-1.
4.6 МОДУЛЬ PDH Е1
a) b) c) d)

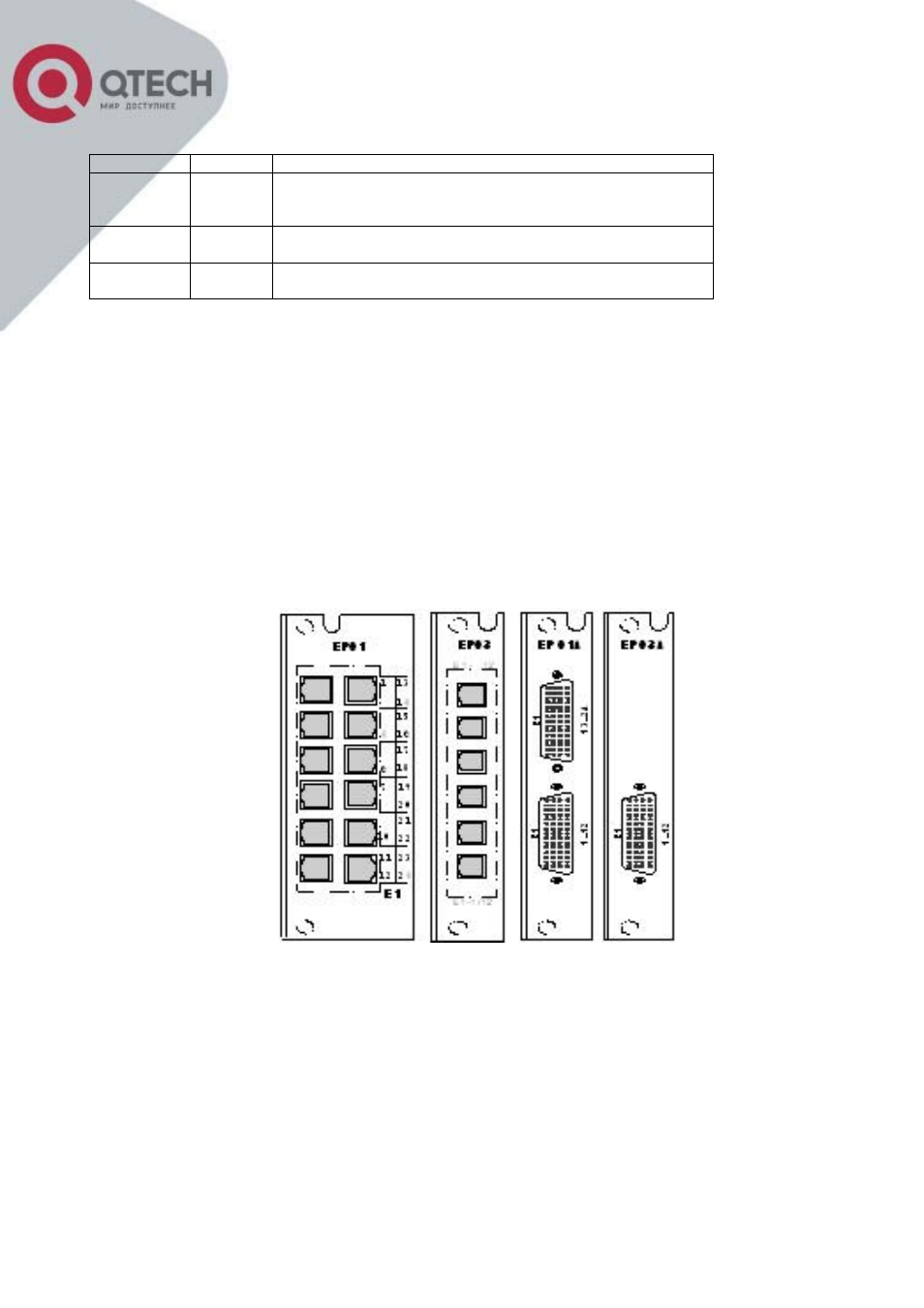

Рисунок 14 – Фронтальный вид модулей: a)* 24 потока Е1 с
коннектором RJ-45; b) 12 потоков Е1 с коннекторами RJ-45; c) 24
потока Е1 с коннектором DMS-60; d) 12 потоков Е1 с коннектором DMS-
60.
*
Примечание! Рис.14(а) модуль на 24 потока Е1 с коннекторами RJ-45
занимает
2
слота,
рекомендуемые
слоты
для
использования
1,2,5,6,8,9,12,13.
Индикатор
Цвет
Описание
LOS-1
LOS-2
Красный
Индикатор оптических портов
Горит: Потеря сигнала;
Погашен: норма.
BER3-1
BER3-2
Красный
Горит: Ошибки на приеме превышают 10
-3
;
Погашен: Ошибки на приеме не превышают 10
-3
;
BER6-1
BER6-2
Желтый
Горит: Ошибки на приеме превышают 10
-6
;
Погашен: Ошибки на приеме не превышают 10
-6
.
