4.6 МОДУЛЬ OW(LA01)

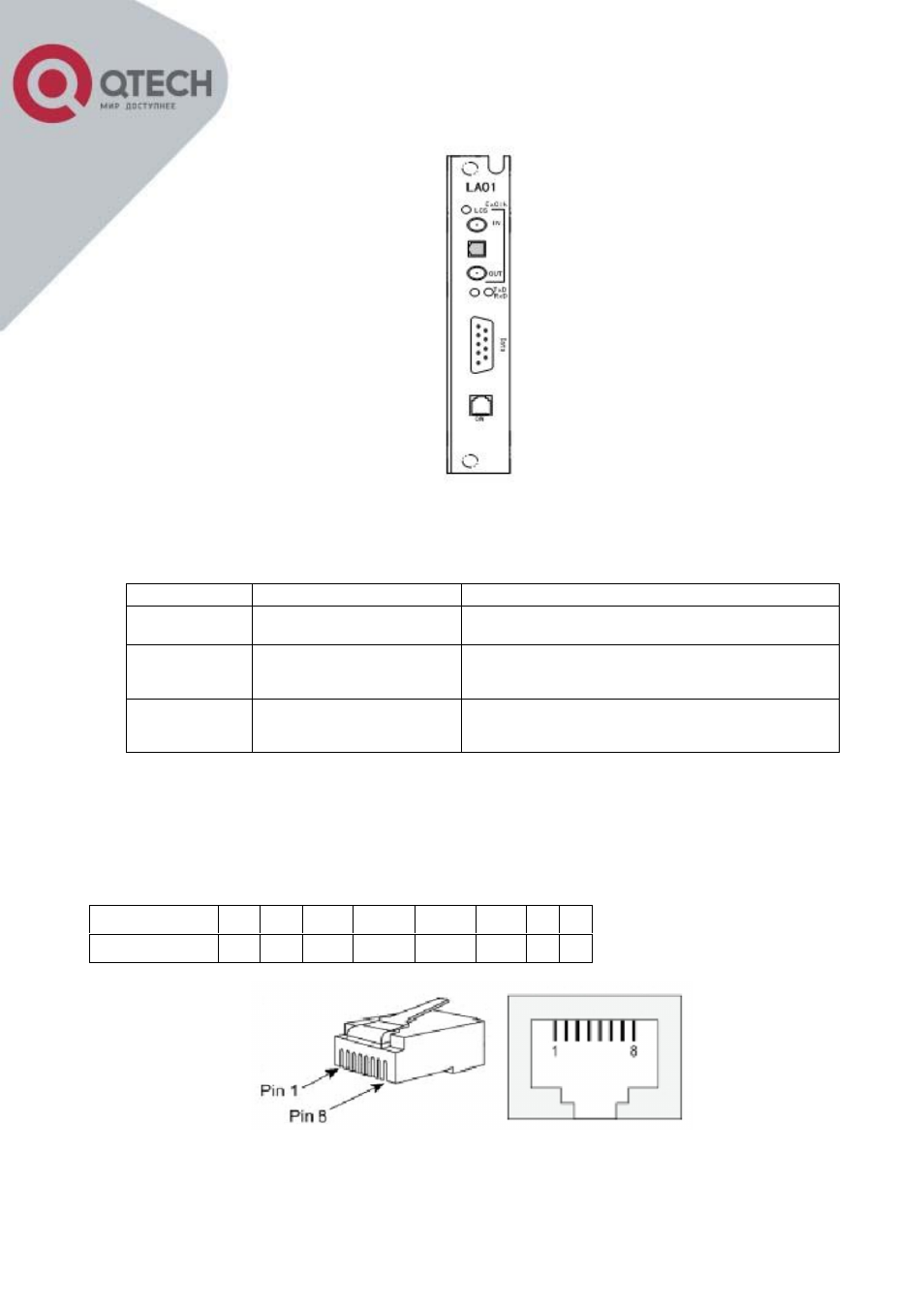

Рисунок 16 – Фронтальный вид модуля LA01.
Таблица 13 – Индикация модуля LA01.
Индикатор
Цвет индикатора
Описание
LOS
Красный
Горит
:
потеря сигнала синхронизации;
Погашен: норма;
Tx
Зеленый
Мигает: режим передачи данных;
Погашен: процесс передачи данных не
идет.
Rx
Зеленый
Мигает: режим приема данных;
Погашен: процесс приема данных не
идет.
Тип коннектора OW – RJ-11, набор телефонного номера #NNNN, где NNNN-
номер заданный в системе управления, например 1234. Необходимо
использовать overhead Е1 с помощью системы управления.
Таблица 14 – Назначение контактов RJ-45.
Рисунок 17 – Расположение выводов на коннекторе RJ-45.
Pin
1
2
3
4
5
6
7 8
Назначение IN+ IN- GND OUT+ OUT- GND - -
