StarLine B92 Dialog

Подключение датчика температуры двигателя

Датчик температуры необходимо подключить к двух-контактному

разъему «X5» центрального блока с помощью входящего в комплект

кабеля с 2-х контактным разъемом. Рекомендации по размещению

датчика см. на стр. 11.

Подключение модуля обхода штатного

иммобилайзера

В большинстве современных автомобилей присутствуют штатные

иммобилайзеры. Штатный иммобилайзер препятствует запуску

двигателя без ключа или запуску с использованием ключа, который

не прописан в него. Поэтому при автозапуске необходимо обеспечить

имитацию считывания ключа штатным иммобилайзером. Для этого

необходимо использовать модуль обхода иммобилайзера, например

StarLine BP-02 или BP-03. Модуль представляет собой две антенны-

катушки, соединенные друг с другом, и коммутируемые с помощью

реле. Внутри одной катушки необходимо расположить ключ, а

другую надеть на замок зажигания. При автозапуске сигнализация

включит реле, которое соединит обе катушки. В этот момент штатный

иммобилайзер получит сигнал от ключа и не будет препятствовать

запуску двигателя. Необходимо обеспечить максимально скрытное

расположение модуля обхода.

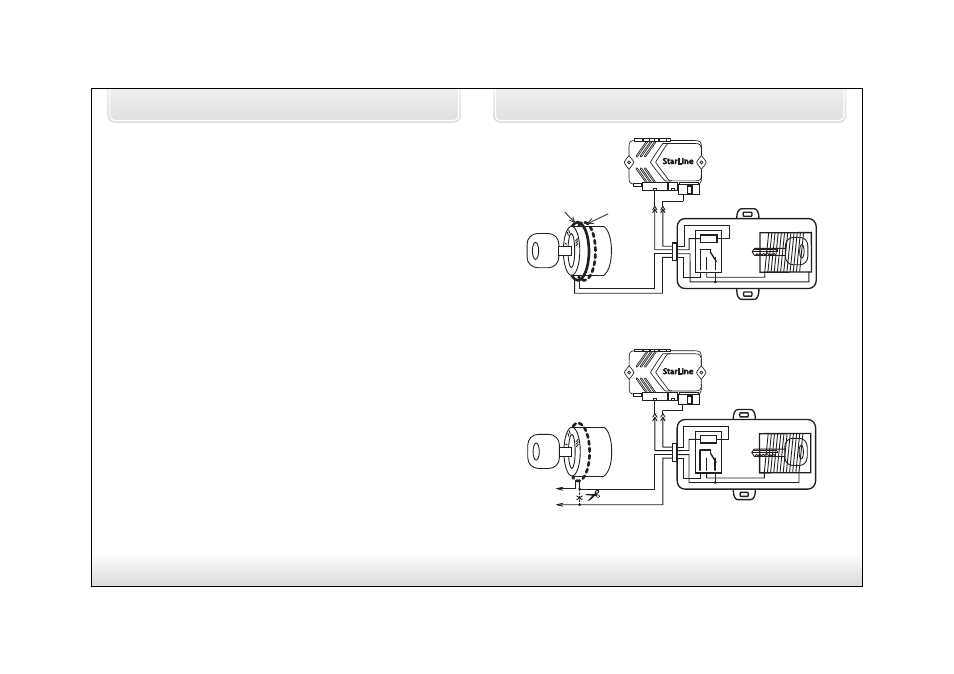

Подключение модуля обхода штатного иммобилайзера на

примере модуля BP-02 (в комплект не входит)

Для включения модуля необходимо использовать отрицательный

выход сигнализации для обхода штатного иммобилайзера (розовый

провод 18-контактного разъема «Х3»). Внутри модуля необходимо

расположить ключ или чип ключа. Антенна модуля одевается на замок

зажигания рядом с штатной антенной иммобилайзера.

инструкция по установке

+12B

Антенна штатного

иммобилайзера

Антенна блока

Замок

зажигания

Модуль обхода

иммобилайзера BP-02

обхода

серый

черный

красный

StarLine

розовый

Если требуется подключить модуль обхода в разрыв антенны штатного

иммобилайзера, то рекомендуем использовать эту схему включения:
