Подключение к стояночному тормозу или педали
тормоза
Оранжево-фиолетовый провод 18-контактного разъема «Х3»
необходимо подключить к стояночному тормозу (при РКПП) или к
педали тормоза (при АКПП).
При подключении к стояночному тормозу необходимо подключить диод
в разрыв штатного провода стояночного тормоза и подсоединить вход
автосигнализации между катодом диода и концевым выключателем.

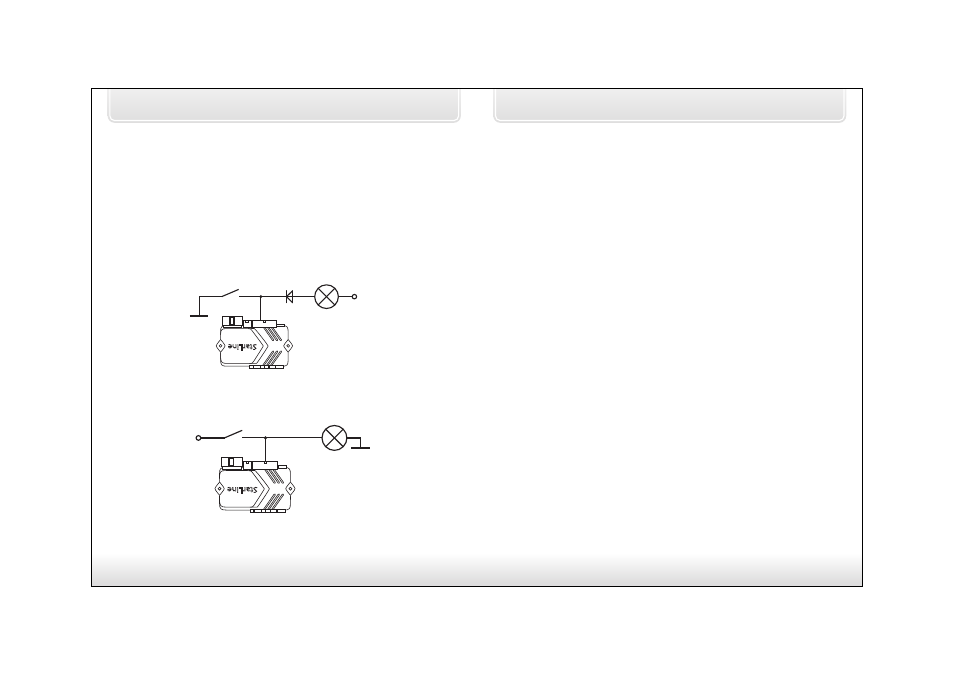

Схема подключения к ручному тормозу на автомобилях с РКПП:
VD1
контрольная лампа
на панели приборов
оранжево-фиолетовый
концевой выключатель
ручного тормоза
+12В
StarLine
разъем Х3
Схема подключения к педали тормоза на автомобилях с АКПП:
лампа
стоп-сигналов
оранжево-фиолетовый
концевой выключатель
педали тормоза
+12В
StarLine
разъем Х3
инструкция по установке
25
Подключение дополнительных каналов
Дополнительные каналы (выходы) могут быть использованы для
расширения охранных и сервисных функций автосигнализации.
Некоторые типичные варианты использования дополнительных
каналов приведены ниже.
При использовании дополнительных каналов следует помнить, что
схемотехнически они используют схему включения типа «открытый
коллектор», и максимально допустимый ток составляет 200мА на
каждый канал.
Дополнительный канал 1 — подключение
к электроприводу отпирания багажника
Сигнализация имеет выход для дистанционного отпирания багажника
(желто-черный провод). При подключении необходимо использовать
дополнительное реле.
