StarLine B92 Dialog
26

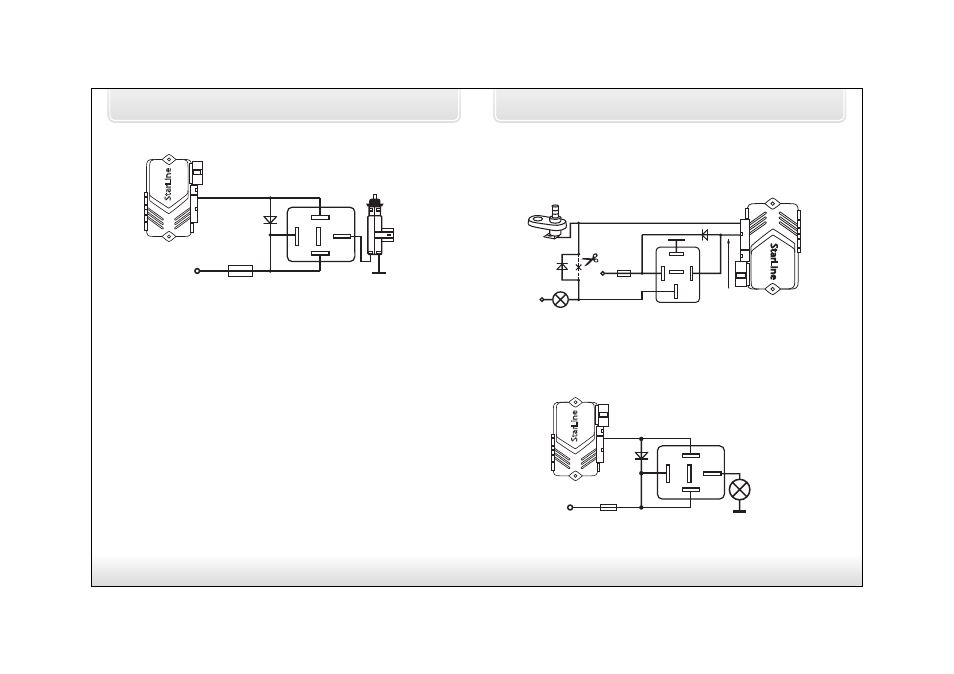

Схема подключения электропривода отпирания багажника:
86
30
85
87
87а
желто-черный
провод
электромеханический
замок багажника
+12В
разъем Х3
7,5A
VD1
StarLine
Дополнительный канал 2 — двухшаговое отпирание
дверей
Для реализации двухшагового отпирания дверей необходимо
подключить выход дополнительного канала 2 (желто-красный провод
18-контактного разъема «Х3») согласно схеме, приведенной на стр. 17.
Дополнительный канал 3 — имитация открытия двери и
дублирование сигнала на указатели поворота
Дополнительный канал 3 может быть использован для:
Режим 1,2 - имитирование сигнала от концевого выключателя двери
(открывание) после окончания работы двигателя для отключения
зажигания.
Режим 3,4 - дублирование выхода на указатели поворотов.
Подсоедините к кнопке аварийной сигнализации автомобиля. Такое
подключение позволяет упростить схему подключения.
Дополнительный канал 4 — подключение к салонному
освещению и реализация функции «световая дорожка»
Автосигнализация имеет выход, который может быть использован
для подключения к салонному освещению и реализации функции
инструкция по установке
27
«вежливой подсветки салона» (синий провод, 18-контактный разъем
«Х3»). При подключении необходимо использовать дополнительное
реле.
Схема реализации функции «вежливая подсветка салона»:
86
30
85
87
ɚ
+12В
+12В
концевые выключатели
дверей
сине-черный
разъем Х3
синий
(выход доп.
канала 4)
лампа
салонного
света
1А VD1
VD2
StarLine
Дополнительный канал 4 также может быть использован для
подключения к ближнему свету фар и реализации функции
«световая дорожка». При подключении необходимо использовать
дополнительное реле. Пример схемы подключения:
Схема реализации «световая дорожка»
синий
провод
+12В 15А
лампы
ближнего
света
VD1
86
30
85
87
87а
StarLine
