Установка и снятие компонентов
125
Дисковод гибких дисков
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых процедур этого раздела ознакомьтесь
с инструкциями по технике безопасности, приведенными в документе
Информационное
руководство по продуктам.
ПРЕДУПРЕЖДЕНИЕ: Во избежание поражения электрическим током необходимо
всегда отключать компьютер от электросети перед тем, как открывать корпус.
ПРИМЕЧАНИЕ: При установке дисковода гибких дисков обращайтесь к разделу “Установка
дисковода гибких дисков” на странице 126.
Удаление дисковода гибких дисков
1 Выполните инструкции раздела “Перед началом работы” на странице 89.
2 Снимите крышку компьютера (см. раздел “Снятие крышки корпуса компьютера” на странице 91).
3 Извлеките панель дисководов (см. раздел “Удаление панели накопителей” на странице 115).
4 Отключите кабель питания и интерфейсный кабель дисковода гибких дисков от задней панели
дисковода гибких дисков.
5 Освободите кабель дисковода гибких дисков из зажимов на кожухе процессора. Отсоедините
другой конец интерфейсного кабеля дисковода гибких дисков от системной платы. Извлеките
кабель дисковода гибких дисков из компьютера.

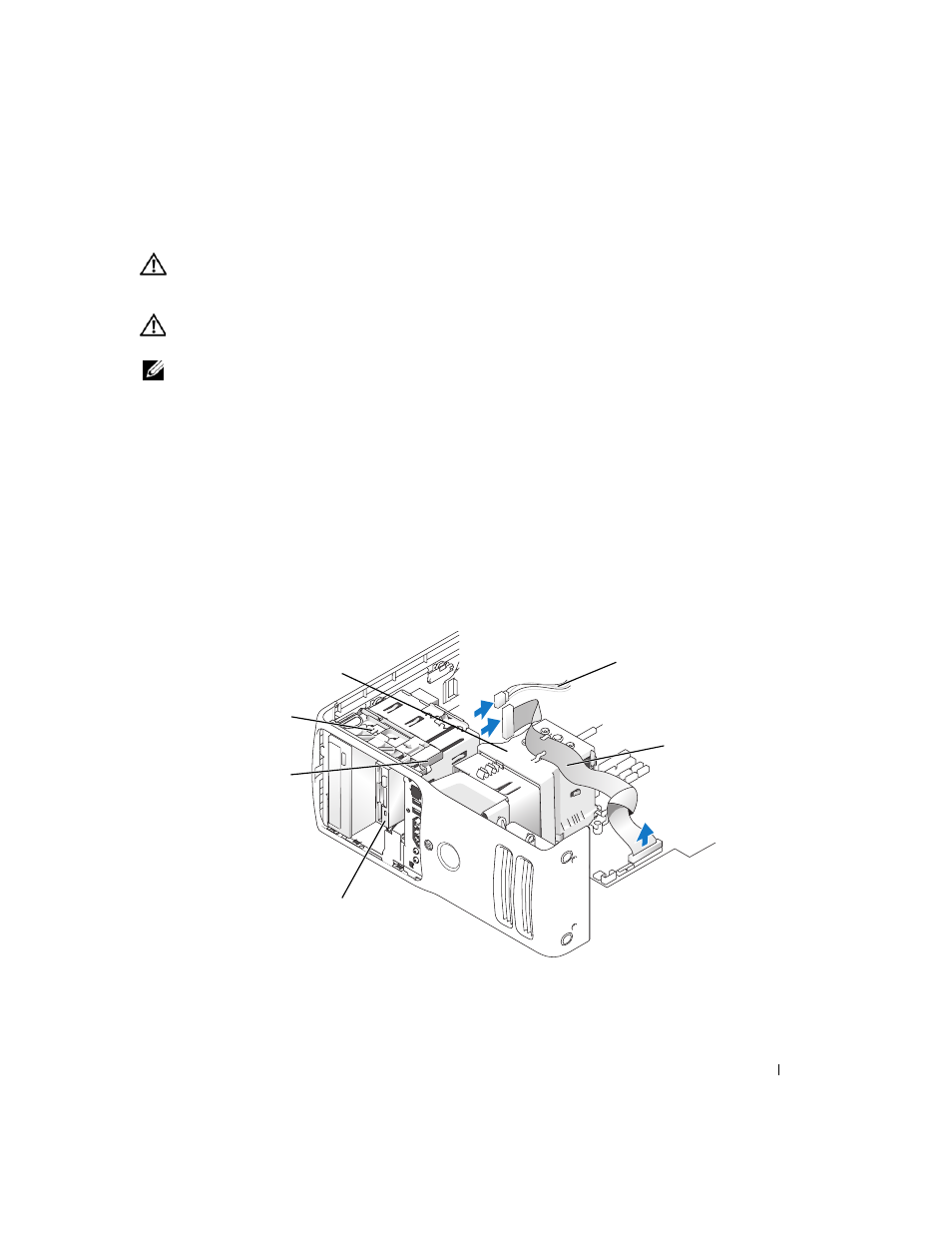

1
Кабель питания
2
Интерфейсный кабель
дисковода гибких дисков
3
Дисковод гибких
дисков
4
Рычаг скользящей пластины
5
Скользящая пластина
6
Кожух процессора
1
2
3
5
4
6
