Установка и снятие компонентов
109
7 Потяните крепление, возьмите плату за верхние углы и извлеките ее из разъема.
8 Подготовить плату к установке.
Подробную информацию о настройках платы, внутренних соединениях и других вопросах,
касающихся взаимодействия платы с компьютером, можно найти в документации, поставляемой
вместе с платой.
ПРЕДУПРЕЖДЕНИЕ: Некоторые сетевые адаптеры позволяют автоматически запускать
подключенный к сети компьютер. Во избежание поражения электрическим током,
обязательно отключите компьютер от электрической сети перед установкой платы.
9 При установке платы в разъем для 16-канальной платы, расположите плату так, чтобы выровнять
зажимное гнездо с зажимом.
ВНИМАНИЕ: Зажим должен быть освобожден, чтобы обеспечить посадку платы. Неправильно
установленная плата может повредить системную плату.

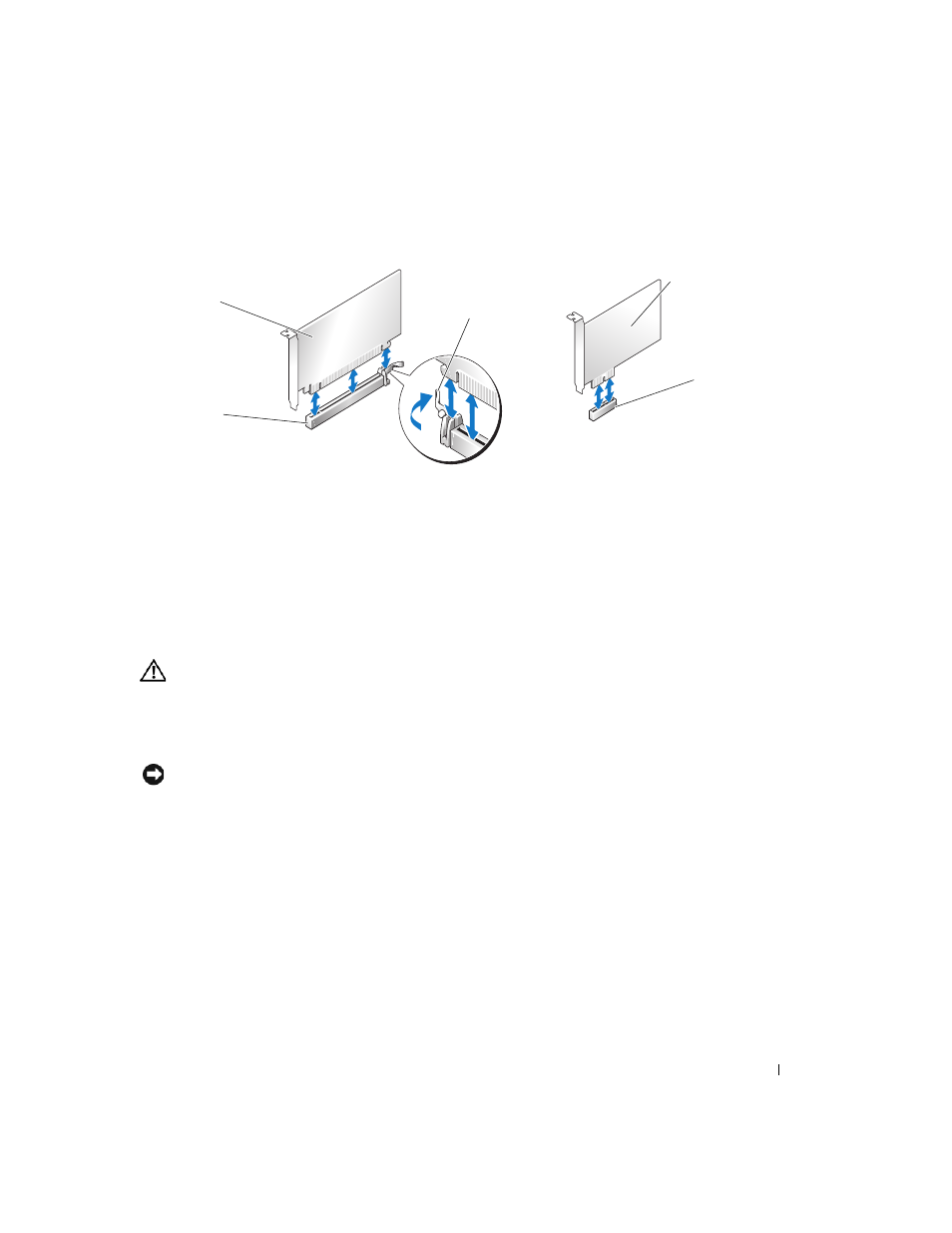

1
Гнездо для 16-канальной
платы PCI Express
2
16-канальная плата
PCI Express
3
Зажим
4
1-канальная плата
PCI Express
5
гнездо для 1-канальной
платы PCI Express
2
1
4
5
3
