Установка и снятие компонентов
113

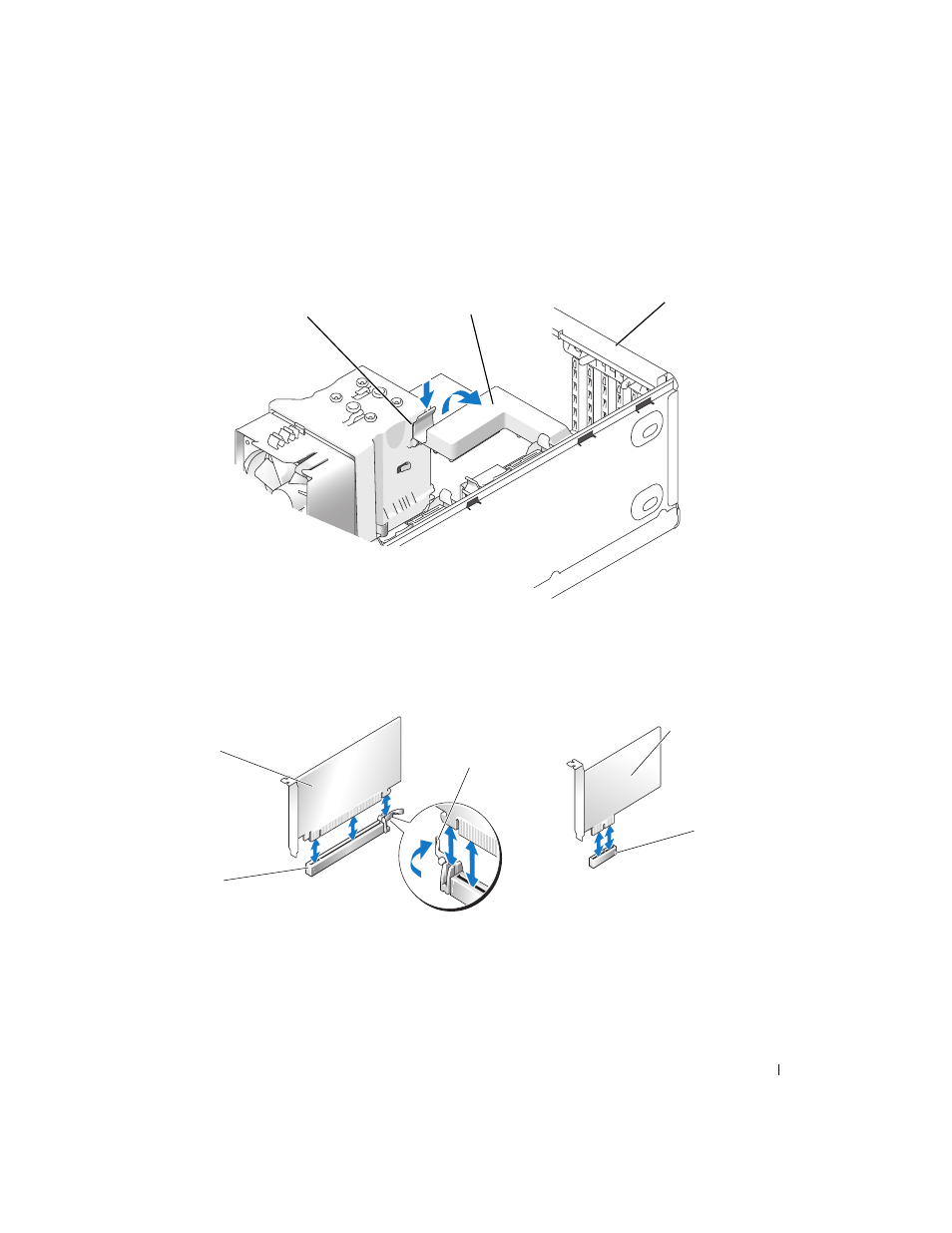

4 Нажмите два фиксатора на удерживающей дверце платы по направлению друг к другу,
чтобы повернуть дверцу. Так как дверца закреплена, она останется в открытом положении.
5 Если в компьютере установлен механизм удержания 16-канальных плат, аккуратно нажмите
фиксатор вниз и поверните механизм вверх, чтобы получить доступ к гнездам для плат.
1
Фиксатор
2
Механизм удержания платы
3
Удерживающая дверца платы
1
Гнездо для 16-канальной
платы PCI Express
2
16-канальная плата
PCI Express
3
Зажим
4
1-канальная плата
PCI Express
5
Гнездо для 1-канальной
платы PCI Express
3
1
2
2
1
4
5
3
