Установка платы PCI Express
1 Выполнить инструкции раздела “Перед началом работы” на странице 89.
2 Поверните рычаг на корпусе рамы (если он имеется) по направлению вверх.
3 Нажмите два фиксатора на удерживающей дверце платы по направлению друг к другу,
чтобы повернуть дверцу. Так как дверца закреплена, она останется в открытом положении.

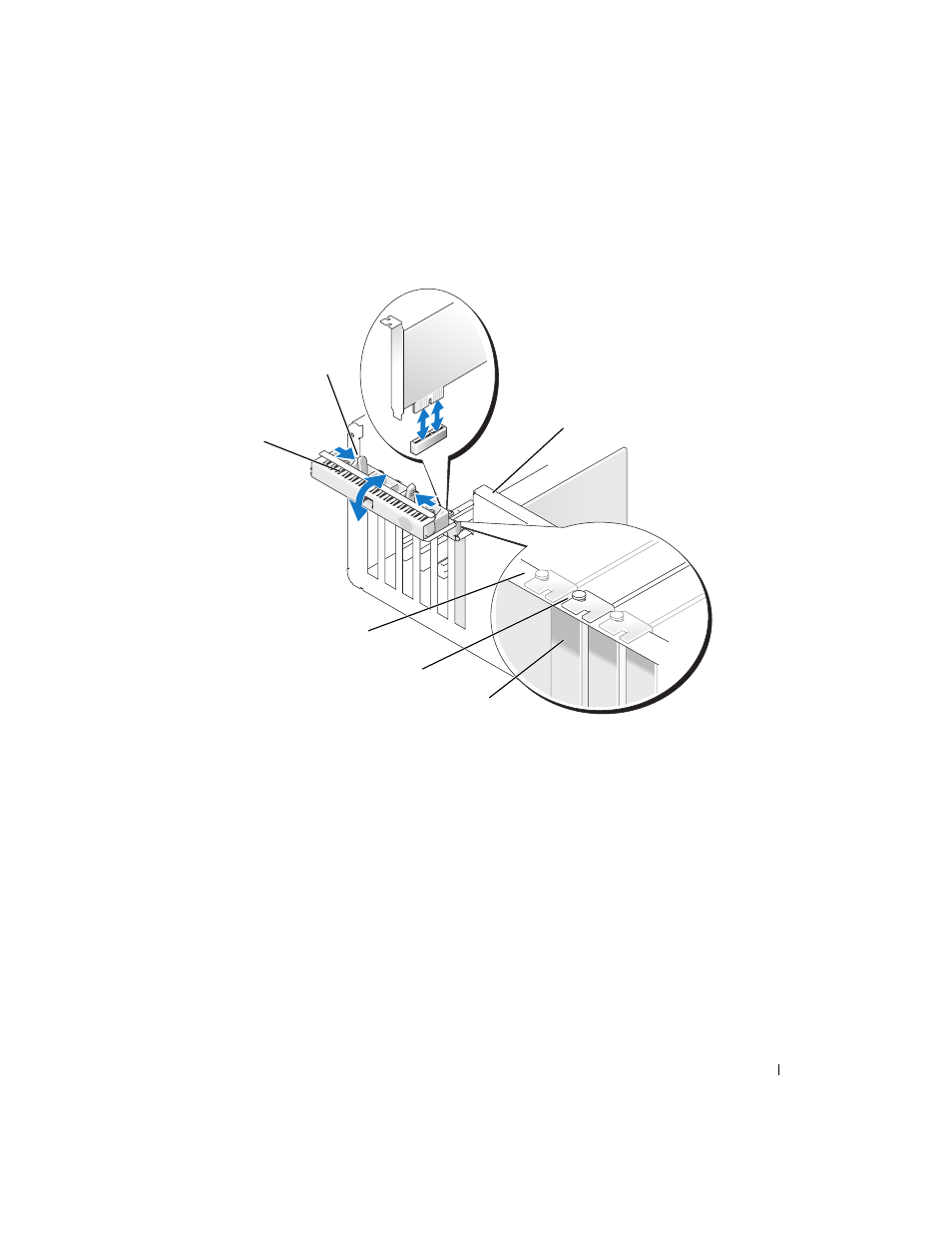

1
Удерживающая
дверца платы
2
Фиксаторы (2)
3
Рычаг на корпусе рамы
(может присутствовать
не на всех компьютерах)
4
Заглушка
5
Направляющая
6
Направляющая
1
2
4
5
6
3
