Коммутатор имеет последовательный порт RS-232, который позволяет устанавливать соединение с компьютером или терминалом для контроля и
настройки коммутатора . Этот порт представляет собой разъем-вилку DB-9, используемую для подключения терминального оборудования (DTE).
Для использования порта консоли необходимо следующее оборудование :
l Терминал /телетайпный терминал или компьютер с последовательным портом и возможность эмуляции терминала
l Нуль -модемный или перекрестный кабель RS-232 с розеткой DB-9 для порта консоли на коммутаторе
Как подключить терминал к порту консоли :
1. Подключите розетку кабеля RS-232 к порту консоли на коммутаторе и затяните удерживающие невыпадающие винты.
2. Подключите другой конец кабеля к терминалу или последовательному разъему компьютера , на котором работает программа эмуляции
терминала .
Настройте программу эмуляции терминала следующим образом .
a. Выберите соответствующий последовательный порт (последовательный порт 1 или 2).
b. Задайте скорость передачи данных 9600 бод.
c. Задайте следующий формат данных : 8-битные данные, 1 стоповый бит, без контроля четности.
d. Присвойте управлению потоком значение none (нет).
e. В разделе Properties (Параметры) выберите режим VT100 for Emulation (Эмуляции VT100).
f. Выберите значение Terminal keys (Клавиши терминала) для Function (Функциональные клавиши), Arrow (Клавиши со стрелками) и
Ctrl. Убедитесь, что выбраны Terminal keys, а не Windows keys.
3. После завершения правильной настройки терминала подключите кабель питания к розетке на задней панели коммутатора . На терминале
появится последовательность начальной загрузки .
Защита с помощью пароля
Если включена защита с помощью пароля , для начала работы на экране приветствия необходимо ввести пароль. Если защита с помощью паролей
выключена , на экран будет выведено главное меню, и сразу будет открыт доступ к интерфейсу управления коммутатором. По умолчанию защита с
помощью пароля выключена . Если эта защита включена, по умолчанию имя пользователя root и пароль switch.
Для защиты от несанкционированного доступа к коммутатору следует включить защиту с помощью пароля .

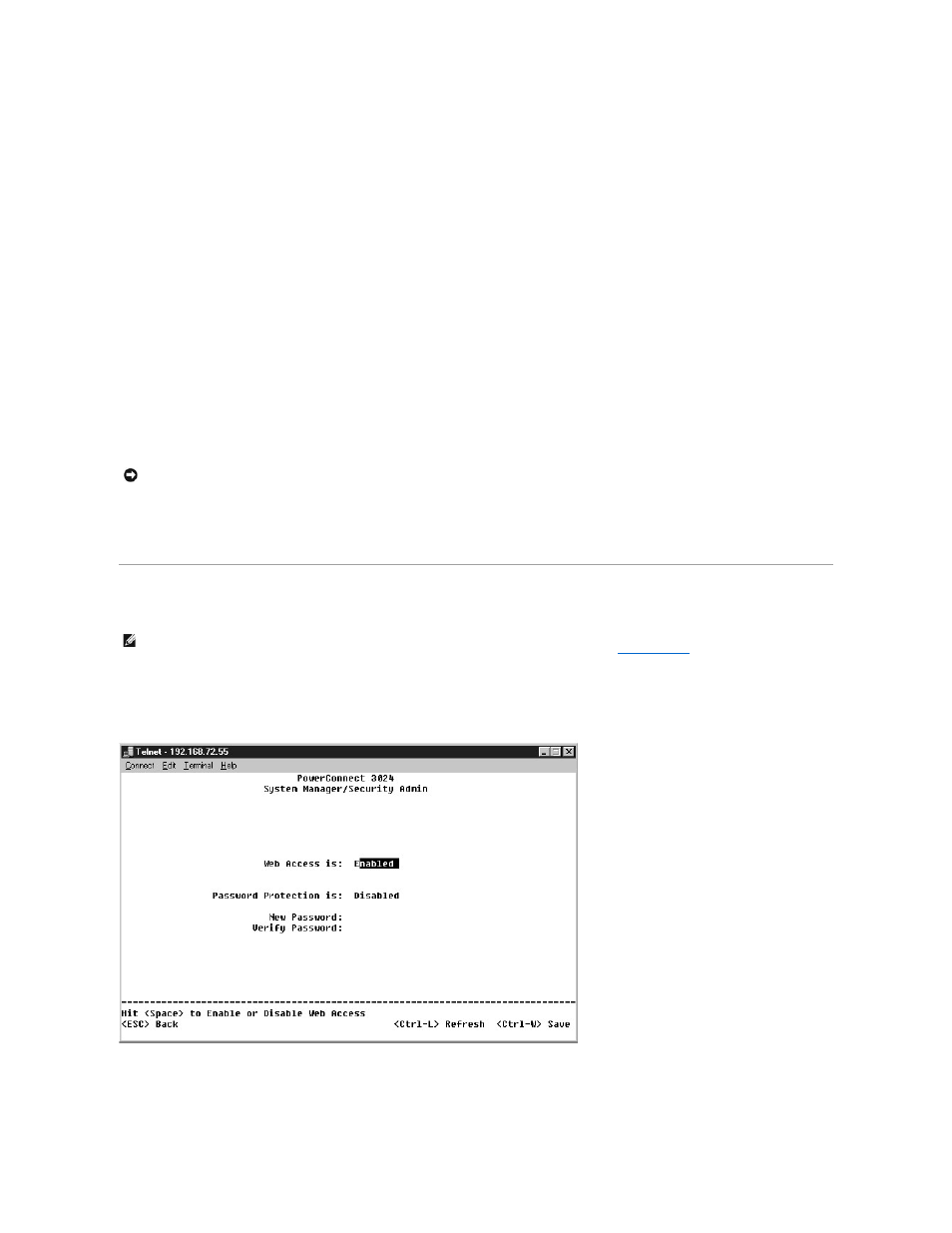

1. Введите System Manager и нажмите клавишу <Enter>.
Для перемещения по меню используйте клавишу <Tab>.
ЗАМЕЧАНИЕ . При использовании терминала HyperTerminal с операционной системой Microsoft® Windows® 2000 обязательно должен быть
установлен пакет обновления Windows 2000 Service Pack 2 или более поздней версии . Пакет обновления Windows 2000 Service Pack 2 устраняет
проблемы с клавишами -стрелками, не работающими в VT100 терминала HyperTerminal. Информацию о пакетах обновления для операционной
системы Windows 2000 можно найти на сайте www.microsoft.com.
ПРИМЕЧАНИЕ . Если защита с помощью пароля настраивается в первый раз , это необходимо делать в режиме консоли. Впоследствии
коммутатором можно управлять с помощью веб -интерфейса. Подробную информацию см. в разделе Веб -интерфейс .
