Инструкция по эксплуатации Dell PowerConnect 3024
Страница 55
3.

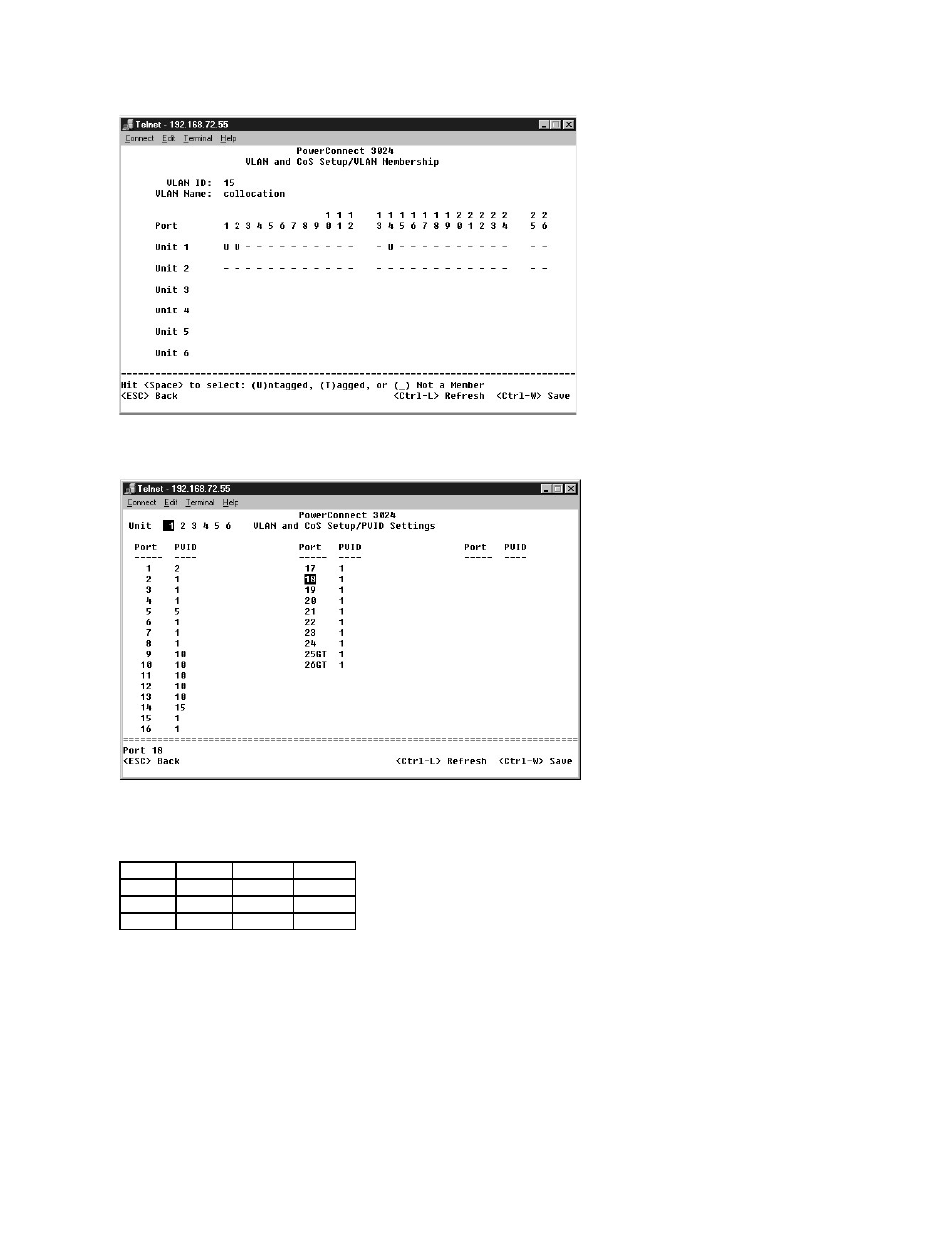

Настройте идентификаторы
VLAN ID для портов, как показано на рисунке.
Выбранные порты
, показанные на предыдущем рисунке, имеют следующие настройки идентификатора VLAN ID. Настройки VLAN ID для каждого порта
задаются на странице
PVID Settings.
Сети
VLAN, созданные в предыдущем примере, обеспечивают следующие результаты.
l
Если непомеченный пакет приходит на порт
4, коммутатор помечает его меткой VLAN со значением 1. Так как порт 4 не входит в сеть VLAN с ID
равным
1 (сеть по умолчанию), система игнорирует пакет.
l
Когда помеченный пакет со значением метки сети
VLAN равным 5 приходит на порт 4, этот пакет имеет доступ к портам 3 и 1. Если пакет будет
уходить из порта
3 и/или 1, при выходе из коммутатора из него будет удалена метка, и пакет станет непомеченным.
l
Если непомеченный пакет приходит на порт
1, коммутатор помечает его меткой VLAN со значением 2. Затем пакет отбрасывается, так как порт
1 не входит в сеть VLAN с ID равным 2.
l
Когда помеченный пакет со значением метки сети
VLAN равным 10 приходит на порт 9, его можно отправить на порты 1, 10, 11 и 12. Если пакет
будет уходить через порт
1 или 10, ему будет присвоен идентификатор VLAN ID со значением 10. Если пакет будет уходить через порт 11 или
12, то он будет непомеченным.
l
Когда помеченный пакет со значением метки сети
VLAN равным 1 приходит на порт 9, он будет отброшен, так как порт 9 не входит в сеть VLAN
с
ID равным 1.
Порт
01: 2 Порт 05: 5 Порт 09: 10 Порт 13: 10
Порт
02: 1 Порт 06: 1 Порт 10: 10 Порт 14: 15
Порт
03: 1 Порт 07: 1 Порт 11: 10 Порт 15: 1
Порт
04: 1 Порт 08: 1 Порт 12: 10 Порт 16: 1
